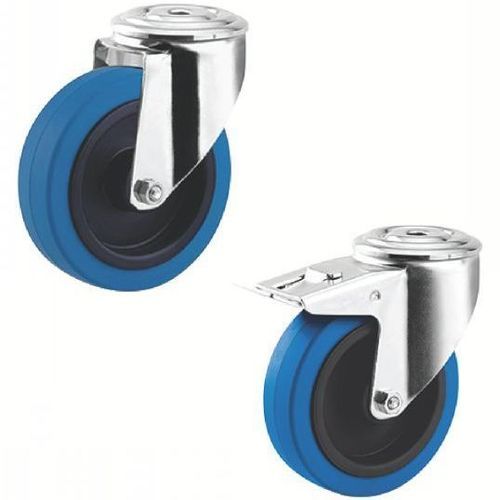

Rodízio giratório 38-506 series

com espigapara carrinhoelástico

Definição
Um rodízio é um componente mecânico composto por uma roda montada numa chapa (suporte), associado a um sistema de fixação (platina, furo central, haste ou bucha) que permite a sua montagem sob um suporte. Proporciona mobilidade a equipamentos ou cargas ao transformar um movimento de translação em rotação da roda, reduzindo o esforço de deslocação.

Material

• Chapa em inox, giro em duplo caminho de esferas, eixo aparafusado.
• Corpo da roda em poliamida.
• Banda de rodagem em borracha elástica cinzenta não marcante, dureza 64° Shore A.
• Rolamentos de rolos em inox.

Versão

• Modo de fixação: por furo central.
• Disponível em versão giratória com e sem travão (versões "Sem travão" e "Com travão traseiro").

Gama dimensional

• Diâmetro da roda (d1): 100 ou 125 mm.
• Largura da banda (l2): 34 ou 40 mm.
• Descentramento (l1): 40 ou 41 mm.
• Carga nominal: 150 kg.

Utilização

• Temperatura de utilização: -20 °C a +80 °C.
• Resistente a lavagens e detergentes.
• Conforme à norma NF Hygiène.
• Adequado para carro de distribuição de tabuleiros e aplicações semelhantes.

Variantes / Exemplos de encomenda (excerto)
Ref | Versão | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | Carga (kg)
38-5061-100 | Sem travão | 100 | 13 | 128 | 41 | 34 | 150
38-5061-125 | Sem travão | 125 | 13 | 155 | 40 | 40 | 150
38-5062-100 | Com travão traseiro | 100 | 13 | 128 | 41 | 34 | 150
38-5062-125 | Com travão traseiro | 125 | 13 | 155 | 40 | 40 | 150

Documentos
- Rodas e rodízios - Ficha técnica

Características / especificações técnicas

• Série / modelo: 38-506.
• Tipo: Rodízio giratório carga média, fixação por furo central, inox.
• Chapa: inox, giro em duplo caminho de esferas, eixo aparafusado.
• Roda: corpo em poliamida.
• Banda: borracha elástica cinzenta, 64° Shore A, não marcante.
• Rolamentos: rolos em inox.
• Modos disponíveis: sem travão / com travão traseiro.
• Diâmetros disponíveis: 100 mm ou 125 mm.
• Larguras de banda disponíveis: 34 mm ou 40 mm.
• Descentramentos: 40 mm ou 41 mm conforme referência.
• Alturas indicativas (h1): 128 mm (para d1 = 100) ou 155 mm (para d1 = 125).
• Carga nominal: 150 kg.
• Intervalo de temperatura de utilização: -20 °C a +80 °C.
• Resistência: lavagens e detergentes; conforme NF Hygiène.
