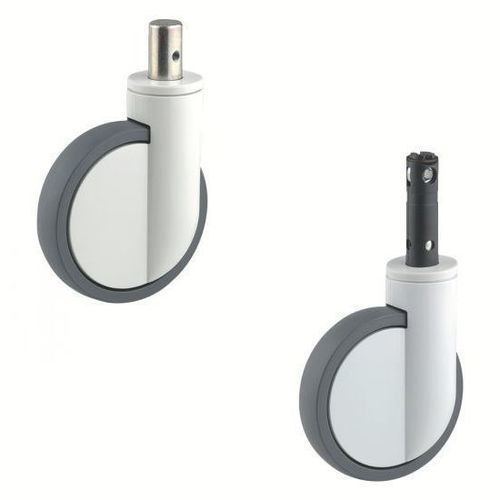

Rodízio giratório 38-301 series

com espigapara equipamento médicocom freio

Definição
Uma roda (roulette) é um componente mecânico constituído por uma roda montada numa garfo, associada a um sistema de fixação (placa, furo central, haste ou luva) que permite a sua montagem sob um suporte. Permite a mobilidade de equipamentos ou cargas ao transformar um movimento de translação em rotação da roda, reduzindo assim o esforço de deslocamento.

Materiais

• Garfo em aço bicromatizado amarelo.
• Rotação sobre rolamentos de esferas de precisão.
• Tampa em nylon.
• Núcleo da roda em poliamida.
• Bandagem em poliuretano, dureza 42° Shore D.
• Rolamentos de esferas de precisão.

Versão
Modo de fixação: haste. Disponível em 3 versões:

• Sem travão.
• Com travão 2 funções (bloqueio total ou livre).
• Com travão 3 funções (bloqueio total, livre e bloqueio direcional).

Faixa dimensional

• Diâmetro da roda (d1): 125 a 200 mm.
• Largura da bandagem (l2): 32 ou 35 mm.
• Deslocamento (l1): 35 a 60 mm.
• Carga nominal: 150 kg.

Utilização

• Temperatura de trabalho: -30 °C a +80 °C.
• Bloqueio centralizado possível para travar várias rodas simultaneamente através de um único pedal de travão.
• Travão 2 funções: bloqueio total ou livre.
• Travão 3 funções: bloqueio total, livre e bloqueio direcional.
• Ângulo de came: 45°.
• Grande mobilidade e resistência a impactos e deslocamentos rápidos; adequado para macas e camas hospitalares.

Exemplo de pedido
Referência: 38-3011-125

Características / especificações técnicas

• Referência do modelo: 38-301.
• Modo de fixação: haste.
• Versões disponíveis: Sem travão, Travão 2 funções, Travão 3 funções.
• Diâmetros disponíveis: 125 mm, 150 mm, 200 mm.
• Larguras de bandagem: 32 mm, 35 mm.
• Deslocamentos disponíveis (l1): 35 mm, 40 mm, 60 mm (consoante a versão).
• Alturas indicativas (h1): 158 mm, 183 mm, 229 mm (consoante o diâmetro).
• Carga de trabalho: 150 kg por roda.
• Material do garfo: aço bicromatizado amarelo; tampa em nylon.
• Material da roda: poliamida; bandagem poliuretano 42° Shore D.
• Rolamentos: rolamentos de esferas de precisão.
• Temperatura de utilização: -30 °C a +80 °C.
• Ângulo de came do sistema de travagem: 45°.
