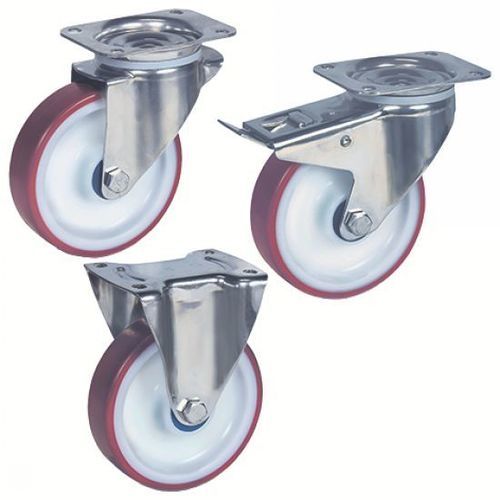

Rodízio giratório 38-504 series

fixocom espigacom placa de fixação

Definição
Um rodízio é um componente mecânico constituído por uma roda montada numa chapa, combinado com um sistema de fixação (placa, orifício central, haste ou buchas) que permite o seu encaixe sob um suporte. Permite a mobilidade de equipamentos ou cargas convertendo um movimento de translação na rotação da roda, reduzindo o esforço de deslocamento.

Material

• Chapa em aço inoxidável, giro sobre duplo trilho de esferas, eixo aparafusado.
• Corpo da roda em poliamida branca.
• Banda de rodagem em poliuretano injetado vermelho, dureza 42° Shore D.
• Rolamentos de rolos em aço inoxidável.

Versões disponíveis

• Fixo, montagem em placa, sem travão.
• Giratório, montagem em placa, sem travão.
• Giratório, montagem em placa, com travão traseiro.

Faixa dimensional

• Diâmetro da roda (d1): de 100 a 200 mm.
• Largura da banda (l2): de 32 a 46 mm.
• Deslocamento para rodízios giratórios (l1): de 35 a 57 mm (conforme referência).
• Capacidade de carga: de 150 a 400 kg (conforme referência).

Utilização e características de serviço

• Temperatura de uso: -40 °C a +80 °C.
• Resistente à abrasão e a detergentes.
• Conforme a norma NF Hygiène.
• Adequado para carrinhos de laboratório e carrinhos de cozinha.

Variantes / Referências (excerto)
Ref | Versão | Travão | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | l5 (mm) | l6 (mm) | Carga (kg)
38-5041-100 | Giratório | Sem travão | 100 | 9 | 128 | 35 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5041-125 | Giratório | Sem travão | 125 | 9 | 155 | 38 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5041-160 | Giratório | Sem travão | 160 | 11 | 200 | 55 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5041-200 | Giratório | Sem travão | 200 | 11 | 240 | 52 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5042-100 | Giratório | Com travão traseiro | 100 | 9 | 128 | 39 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5042-125 | Giratório | Com travão traseiro | 125 | 9 | 155 | 39 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5042-160 | Giratório | Com travão traseiro | 160 | 11 | 200 | 57 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5042-200 | Giratório | Com travão traseiro | 200 | 11 | 240 | 57 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5047-100 | Fixo | Sem travão | 100 | 9 | 128 | - | 32 | 102 | 87 | 77-80 | 60 | 150
38-5047-125 | Fixo | Sem travão | 125 | 9 | 155 | - | 32 | 102 | 87 | 77-80 | 60 | 200
38-5047-160 | Fixo | Sem travão | 160 | 11 | 200 | - | 40 | 135 | 114 | 105 | 77-80 | 350
38-5047-200 | Fixo | Sem travão | 200 | 11 | 240 | - | 46 | 135 | 114 | 105 | 77-80 | 400

Exemplo de encomenda
Referência: 38-5041-100

Documentos técnicos associados
Ficha técnica da gama (Rodas e rodízios) disponível em PDF.

Características / Especificações técnicas

• Série / modelo: série 38-504.
• Marca: Emile Maurin
• Materiais: chapa em inox, roda em poliamida, banda em poliuretano injetado 42° Shore D, rolamentos em inox.
• Opções de fixação: placa (modo de fixação principal apresentado).
• Versões: giratório sem travão, giratório com travão traseiro, fixo sem travão.
• Diâmetros disponíveis: 100, 125, 160, 200 mm.
• Faixas de carga: 150, 200, 350, 400 kg conforme referência.
• Temperatura de utilização: -40 °C a +80 °C.
• Resistência: abrasão e detergentes; conforme NF Hygiène.
• Referências detalhadas e dimensões técnicas disponíveis por referência (ver tabela de variantes acima).
