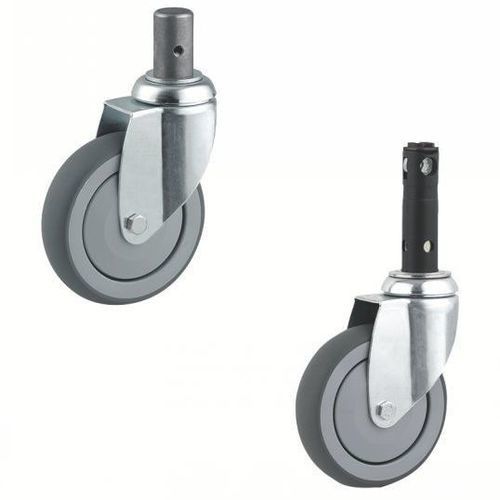

Rodízio giratório 38-303 series

com espigapara equipamento médicocom freio

Definição
Uma rodízio é um componente mecânico composto por uma roda montada numa garra, associada a um sistema de fixação (platina, furo central, haste ou casquilho) que permite a sua montagem sob um suporte. Permite a mobilidade de equipamentos ou cargas ao transformar um movimento de translação em rotação da roda, reduzindo o esforço de deslocamento.

Material

• Garra em aço estampado zincado, pivô sobre duplo trilho de esferas, eixo aparafusado.
• Corpo da roda em polipropileno.
• Bandagem em borracha termoplástica anti-manchas, dureza 87° Shore A.
• Rolamentos de esferas de precisão.

Versão

• Método de fixação: com haste.
• Disponível em 3 versões: Sem travão, Travão 2 funções, Travão 3 funções.

Intervalo dimensional

• Diâmetro da roda (d1): 125 ou 150 mm.
• Largura da bandagem (l2): 32 mm.
• Deslocamento (l1): 41 ou 45 mm.
• Carga nominal: 100 kg.

Utilização

• Temperatura de utilização: de -20 °C a +60 °C.
• Possibilidade de travagem centralizada para bloquear várias rodas simultaneamente através de um pedal de travão.
• Travão 2 funções: bloqueio total ou livre.
• Travão 3 funções: bloqueio total, livre e bloqueio direcional.
• Ângulo da came: 45°.
• Concebido para estabilização e facilidade de deslocamento; adequado para camas de lares e camas de cuidados.

Exemplo de encomenda
EXEMPLO DE ENCOMENDA: Referência 38-3031-125

Especificações técnicas

• Referência de modelo: 38-303.
• Diâmetros disponíveis: 125 mm, 150 mm.
• Largura da bandagem: 32 mm.
• Deslocamentos disponíveis: 41 mm, 45 mm.
• Carga máxima: 100 kg.
• Bandagem: borracha termoplástica, dureza 87° Shore A.
• Materiais: garra aço zincado, corpo da roda polipropileno.
• Rolamento: rolamentos de esferas de precisão, pivô sobre duplo trilho de esferas.
• Modos de travagem: sem travão / travão 2 funções / travão 3 funções.
• Intervalo de temperatura de utilização: -20 °C a +60 °C.
• Ângulo da came de travagem: 45°.
