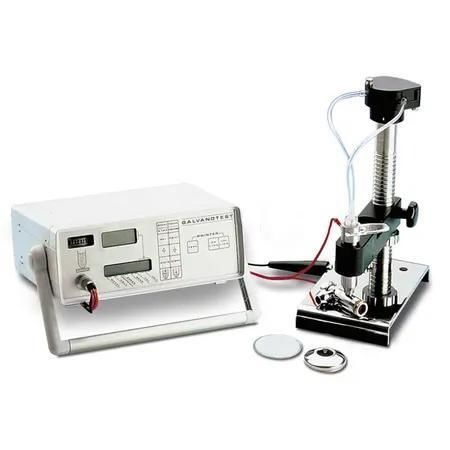

Medidor de espessura de aço GalvanoTest 2000

para materiais não ferrosospara metaisde revestimento

Descrição
Método coulométrico (desplacamento anódico) para medição de espessura de revestimento em aço, metais não ferrosos e substratos isolantes. Adequado para sistemas monolayer e multilayer (ex. Ni sobre aço, Zn sobre aço, Sn sobre Cu, Ag sobre Cu, Cu sobre epóxi). O GalvanoTest fornece valores de espessura precisos sem afetar o substrato. Instrumento com microprocessador, de operação simples e com necessidade mínima de formação.

Princípio de medição
Baseado na lei de Faraday, o GalvanoTest dissolve eletróliticamente uma área definida do revestimento. Uma célula de medição, preenchida com um eletrólito adaptado à combinação revestimento/substrato, é colocada sobre a amostra e vedada por uma junta (ex. 8 mm2, 4 mm2). Uma corrente controlada remove o revestimento; uma alteração característica de tensão interrompe o processo e a espessura é mostrada em µm ou mils.

Conceito
Célula de medição
Células disponíveis para superfícies planas ou curvas (raio de curvatura até 3 mm) e para áreas muito pequenas. O modelo 2000 pode ser fornecido com um pulsador de ar para assegurar a circulação do eletrólito. Há uma taça eletrolítica para imersão de fios e peças pequenas; compatível com ambos os modelos.

Suporte
Suporte ajustável para posicionamento preciso da célula sobre a amostra. A bomba distribuidora de eletrólito pode ser montada no suporte ou no aparelho conforme a configuração.

Unidade de processamento
Unidade com microprocessador, LCD interativo e tecla sensível ao toque. Programas de medição podem ser inseridos, resultados visualizados no ecrã alfanumérico e exportados via interfaces para PC, impressora MiniPrint ou registrador Y‑T. A curva de tensão característica pode ser impressa para análise rastreável.

GalvanoTest 2000 ou 3000?
GalvanoTest 2000 é o modelo básico para uma ampla gama de combinações revestimento/substrato e medições multilayer. GalvanoTest 3000 acrescenta uma bomba de eletrólito integrada no suporte, células de medição de troca rápida para diferentes eletrólitos e enchimento/esvaziamento automático para reduzir o consumo de eletrólito. O 3000 permite áreas de medição muito pequenas até 0,25 mm2.

Conteúdo da entrega

• Equipamento GalvanoTest
• Interface para impressora MiniPrint ou PC
• Saída de dados para registrador Y‑T
• Suporte de medição padrão com célula e bocal pulsador
• Cabo de ligação equipamento/suporte
• Junta A (8 mm2)
• Junta B (4 mm2)
• 3 frascos de eletrólito (100 ml cada) conforme seleção do cliente
• Pipetas
• Frasco para eletrólito de desperdício
• Frasco spray
• Lápis de borracha emborrachado
• Pacote de papel absorvente
• Manual de operação

Especificações técnicas

• Intervalo de medição: 0,05 µm – 75 µm
• Espessura de camada: até 75 µm
• DT / NDT: DT
• Substratos adequados: aço, metais não ferrosos, bases isolantes
• Áreas/juntas padrão: A (8 mm2), B (4 mm2); outras dimensões disponíveis
• Opções de célula: superfícies planas/curvas (≥ 3 mm de raio); taça eletrolítica para pequenas peças e fios
• GalvanoTest 2000: modelo básico; opção com pulsador de ar
• GalvanoTest 3000: bomba de eletrólito integrada, células de troca rápida, área mínima 0,25 mm2
• Unidade de processamento: microprocessador, LCD interativo, teclado sensível; saídas para PC, MiniPrint, registrador Y‑T; curva de tensão imprimível
