Faca de ar ionizado Model 112212DX Gen4 Deluxe Super

Descrição

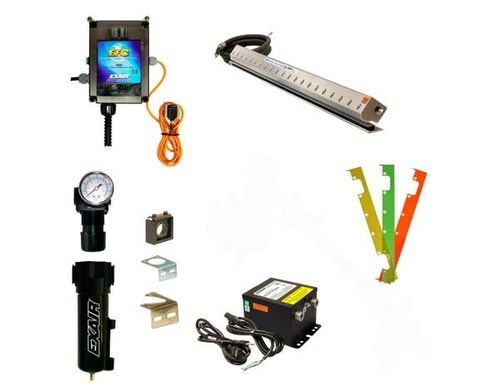

Os kits Gen4® Deluxe Super Ion Air Knife™ da EXAIR fornecem uma solução completa de neutralização estática: Gen4 Super Ion Air Knife, fonte de alimentação Gen4 Modelo 7960, Electronic Flow Control (EFC), sistema de montagem universal para Air Knife, jogo de calços, separador de filtro e regulador de pressão com acoplador. O sistema neutraliza a eletricidade estática em plásticos, lâminas, chapas e outras superfícies, evitando rasgos, encravamentos e choques perigosos, ao mesmo tempo que remove poeira e partículas para melhorar a velocidade da linha e a limpeza do produto.

Aplicações

• Limpeza de webs (bandas)
• Máquinas de moldagem
• Cortadores e aparadores
• Limpeza e manuseio de peças
• Remoção de pó antes da pintura
• Envolvedoras por encolhimento
• Limpeza de embalagens
• Abertura de sacos e operações de enchimento
• Equipamentos de impressão

Vantagens

• Até 34% de melhoria de desempenho de ionização em comparação com designs anteriores
• Cabo blindado e eletromagneticamente protegido com aterramento integrado
• Conexões duráveis em aço inoxidável para a fonte de alimentação
• Cabo de alimentação modular para facilitar a passagem
• Baixo consumo de ar comprimido e fluxo de ar uniforme ao longo do comprimento
• Operação silenciosa e baixa manutenção
• Eficaz até 20 ft (6,1 m)
• Ionização sem choque e não radioativa
• Design modular permite comprimentos de sistema ilimitados com fluxo de ar ininterrupto
• Força e fluxo variáveis por meio de calços e reguladores

Modelos

• Gen4 Super Ion Air Knife — Super Air Knife com conjunto de barra ionizante Gen4.
• Gen4 Super Ion Air Knife Systems — inclui Gen4 Super Ion Air Knife e Fonte Gen4 Modelo 7960 (115V ou 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — incluem Gen4 Super Ion Air Knife, Fonte Gen4 Modelo 7960, jogo de calços, separador de filtro e regulador de pressão (com acoplador).
• Gen4 Deluxe Super Ion Air Knife Kits — incluem Gen4 Super Ion Air Knife, Fonte Gen4 Modelo 7960, EFC, sistema de montagem universal, jogo de calços, separador de filtro e regulador de pressão (com acoplador).

Modelos / Números de peça por comprimento de fluxo de ar
Comprimento do fluxo de ar | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) : 112003 | 112103 | 112203 | 112203DX
6" (152 mm) : 112006 | 112106 | 112206 | 112206DX
9" (229 mm) : 112009 | 112109 | 112209 | 112209DX
12" (305 mm) : 112012 | 112112 | 112212 | 112212DX
18" (457 mm) : 112018 | 112118 | 112218 | 112218DX
24" (610 mm) : 112024 | 112124 | 112224 | 112224DX
30" (762 mm) : 112030 | 112130 | 112230 | 112230DX
36" (914 mm) : 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) : 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) : 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) : 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) : 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) : 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) : 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) : 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) : 1120108 | 1121108 | 1122108 | 1122108DX

Desempenho (por pé de comprimento)
Pressão (PSIG / BAR) | Consumo de ar (SCFM / SLPM) | Nível de ruído (dBA) | Dissipa 5kV (segundos) a 6" (152 mm) do alvo
5 PSIG / 0.3 BAR : 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR : 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR : 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR : 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR : 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR : 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR : 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Especificações

• Comprimentos nominais disponíveis: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 mm a 2743 mm). Comprimentos especiais e comprimentos de sistema ilimitados disponíveis (opções de fábrica não incluídas).
• Cabo: comprimento de 5' blindado e eletromagneticamente protegido com aterramento e conector bayonet montado.
• Fonte de alimentação: EXAIR Modelo 7960 ou 7961 Gen4 (5 kV) requerido. Tensão de entrada selecionável (115VAC ou 230VAC), cabo modular, interruptor iluminado e fusível primário integrado.
• Ar comprimido: saídas 1/4 NPT fornecidas em cada extremidade e na parte inferior da Super Air Knife; múltiplas entradas necessárias para facas mais longas (kits de tubulação recomendados para 24" e mais).
• Elétrico: para uso com fonte 5 kVrms, 5 mA (máx). As barras ionizantes Gen4 são sem choque (menos de 40 µA em curto). Não usar perto de materiais ou gases inflamáveis.
• Materiais: partes metálicas — alumínio; partes plásticas — UL 94 HB; emissores — aço inoxidável.
• Temperatura ambiente máxima: 165°F (74°C).

Características / Especificações técnicas

• Tipo de produto: Gen4® Deluxe Super Ion Air Knife™ Kit
• Inclui: Gen4 Super Ion Air Knife, fonte Gen4 (Modelo 7960), Electronic Flow Control (EFC), sistema de montagem universal, jogo de calços, separador de filtro e regulador de pressão (com acoplador)
• SKU exemplo (kit deluxe 36"): 112236DX
• Desempenho: consumo de ar e tempos de dissipação variam com a pressão de alimentação (ver tabela de Desempenho acima)
• Distância máxima efetiva de neutralização: até 20 ft (6,1 m)
• Material dos emissores: aço inoxidável
• Alimentação: requer fonte Gen4 (5 kV)
• Instalação: entradas de ar comprimido 1/4 NPT; múltiplas entradas e kits de tubulação recomendados para instalações ≥ 24"
