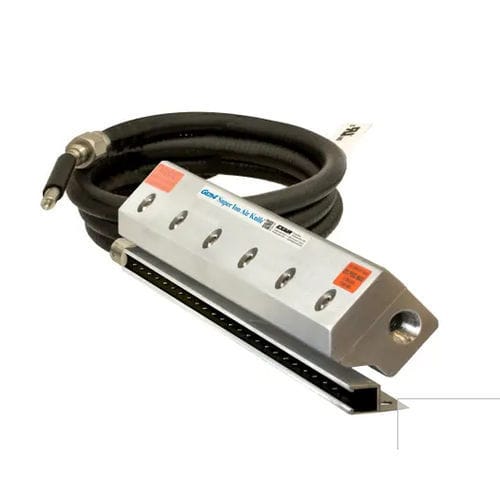

Faca de ar ionizado Model 112012 Gen4 Super

Visão geral
Os eliminadores de estática Gen4® Super Ion Air Knife™ da EXAIR removem eletricidade estática de plásticos, webs, chapas e outras superfícies de produto onde rasgos, emperramentos ou descargas estáticas perigosas representam um problema. A lâmina de ar laminar varre as superfícies removendo estática, partículas, poeira e sujeira. As velocidades de produção, a qualidade do produto e a limpeza da superfície podem melhorar significativamente.

Aplicações

• Limpeza de webs
• Máquinas de moldagem
• Cortadeiras e aparadores
• Limpeza de peças
• Remoção de poeira antes da pintura
• Envolvedoras/retráteis
• Limpeza de embalagens
• Abertura/enchimento de sacos
• Equipamentos de impressão

Vantagens

• Até 34% de melhoria no desempenho
• Cabo blindado metálico robusto e protegido eletromagneticamente
• Terra integrado elimina conexão de terra adicional
• Conexões duráveis em aço inoxidável à fonte de alimentação
• Cabo de alimentação modular facilita conexões e roteamento
• Baixo consumo de ar
• Fluxo de ar uniforme por toda a extensão
• Operação silenciosa
• Eficaz até 20 pés (6,1 m)
• Sem choque, não radioativo
• Compacto, robusto, fácil de instalar
• Comprimentos de sistema ilimitados com fluxo de ar ininterrupto
• Baixa manutenção
• Força e fluxo variáveis

Modelos (Comprimento do fluxo de ar vs Números de peça)
Os Gen4 Super Ion Air Knives estão disponíveis em quatro tipos de modelo: Gen4 Super Ion Air Knife; Gen4 Super Ion Air Knife Systems (incluem fonte de alimentação Gen4); Gen4 Super Ion Air Knife Kits; Gen4 Deluxe Super Ion Air Knife Kits.

Comprimento do fluxo de ar — Gen4 Super Ion Air Knife — Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knife Kit — Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) — 112003 — 112103 — 112203 — 112203DX
6" (152mm) — 112006 — 112106 — 112206 — 112206DX
9" (229mm) — 112009 — 112109 — 112209 — 112209DX
12" (305mm) — 112012 — 112112 — 112212 — 112212DX
18" (457mm) — 112018 — 112118 — 112218 — 112218DX
24" (610mm) — 112024 — 112124 — 112224 — 112224DX
30" (762mm) — 112030 — 112130 — 112230 — 112230DX
36" (914mm) — 112036 — 112136 — 112236 — 112236DX
42" (1067mm) — 112042 — 112142 — 112242 — 112242DX
48" (1219mm) — 112048 — 112148 — 112248 — 112248DX
54" (1372mm) — 112054 — 112154 — 112254 — 112254DX
60" (1524mm) — 112060 — 112160 — 112260 — 112260DX
72" (1829mm) — 112072 — 112172 — 112272 — 112272DX
84" (2134mm) — 112084 — 112184 — 112284 — 112284DX
96" (2438mm) — 112096 — 112196 — 112296 — 112296DX
108" (2743mm) — 1120108 — 1121108 — 1122108 — 1122108DX

Desempenho (por pé / 305 mm de comprimento)
Pressão de alimentação (PSIG / BAR) — Consumo de ar (SCFM / SLPM) — Nível sonoro (dBA) — Dissipa 5 kV (segundos a 6" do alvo)
5 PSIG / 0.3 BAR — 3.7 SCFM / 105 SLPM — 39 dBA — 0.40 s
10 PSIG / 0.7 BAR — 5.5 SCFM / 156 SLPM — 51 dBA — 0.33 s
20 PSIG / 1.4 BAR — 13.2 SCFM / 372 SLPM — 57 dBA — 0.26 s
40 PSIG / 2.8 BAR — 20.4 SCFM / 576 SLPM — 61 dBA — 0.23 s
60 PSIG / 4.1 BAR — 27.6 SCFM / 780 SLPM — 65 dBA — 0.21 s
80 PSIG / 5.5 BAR — 34.8 SCFM / 984 SLPM — 69 dBA — 0.20 s
100 PSIG / 6.9 BAR — 42.0 SCFM / 1,188 SLPM — 72 dBA — 0.18 s

Acessórios

• Fontes de alimentação (Modelo 7960 duas saídas e Modelo 7961 quatro saídas): entrada selecionável 115VAC ou 230VAC; cabo modular blindado EMI com fusível integrado e interruptor luminoso; UL Component Recognized, compatível com CE e RoHS.
• Sistema de montagem universal para Air Knife (Modelo 9060): montagem articulada em aço inoxidável e posicionamento preciso; opções de montagem dependem do comprimento da faca (diretrizes de montagem superior ou inferior na documentação).
• Kits de tubulação para Air Knife: fornecem mangueira/tubo de ar comprimido e conexões dimensionadas corretamente para Super Air Knives com múltiplas entradas (inclui manômetro em modelos de alumínio e mangueira de nitrilo/PVC com conexões de latão).
• Kits de suporte de acoplamento: unem duas Super Air Knives para comprimentos além do máximo padrão; inclui placas rígidas e parafusos de montagem; a placa inferior tem acesso às entradas de ar inferiores; parafusos de aço inoxidável fornecidos.
• Conjuntos de calços (shims) para Air Knife: calços para ajustar a folga de descarga; aumentam força e fluxo adicionando calços; calços fornecidos em espessuras e cores específicas (detalhes na documentação do produto).

Características / especificações técnicas

• Brand: EXAIR
• Model family: Gen4® Super Ion Air Knife™
• Part number / SKU example: P112003 (product page SKU)
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 to 2743 mm); special lengths and unlimited system lengths available
• Cable: 5' armored and electromagnetically shielded cable with ground and assembled bayonet connector included
• Power supply required: EXAIR Model 7960 or 7961 (5 kVrms, max 5 mA); power supplies include modular power cord, lighted switch and integrated primary fuse
• Compressed air: 1/4 NPT outlets provided on each end and the bottom of the Super Air Knife
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short-circuited); do not use near flammable materials or gases
• Materials of construction: metal parts — aluminum; plastic parts — UL rated 94 HB; emitters — stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Effective range: up to 20 feet (6.1 m)
• Features: low air consumption; uniform airflow across length; modular power cable with EMI shielding; integrated ground; low maintenance
