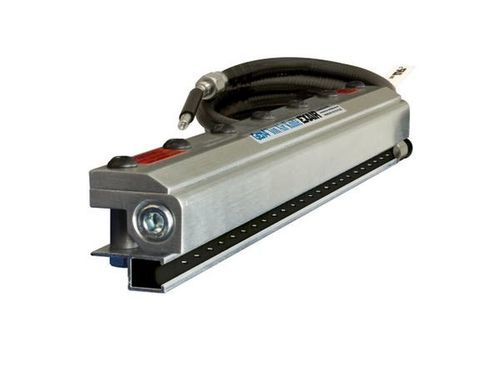

Faca de ar ionizado Model 8109 Gen4® Standard

Visão geral
O Gen4® Standard Ion Air Knife™ da EXAIR utiliza a Standard Air Knife (amplificação de ar 30:1) para fornecer uma lâmina de ar ionizado a superfícies eletricamente carregadas. Remove eletricidade estática de plásticos, mantas, chapas e outras superfícies para reduzir rasgos, encravamentos e choques perigosos. Consumo de ar e ruído um pouco maiores que o Gen4 Super Ion Air Knife (40:1). Alcance efetivo até 20 ft (6,1 m).

Vantagens

• 30% de melhoria de desempenho
• Cabo blindado e protegido eletromagneticamente
• Terra integrada — não requer conexão de terra adicional
• Conexões em aço inoxidável para a fonte de alimentação
• Amplificação de ar 30:1 reduz necessidade de ar comprimido
• Baixa manutenção, sem risco de choque e não radioativo
• Força e fluxo variáveis; eficaz até 20 ft (6,1 m)
• Projeto compacto e robusto; comprimentos de sistema ilimitados

Modelos

• Gen4 Standard Ion Air Knife — inclui a Standard Air Knife e o conjunto Gen4 Ionizing Bar. Fonte de alimentação não incluída.
• Sistemas Gen4 Standard Ion Air Knife — incluem uma Gen4 Standard Ion Air Knife e a Fonte Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Kits Gen4 Standard Ion Air Knife — incluem a faca, Fonte Model 7960, jogo de shims, separador de filtro e regulador de pressão (com acoplador).
• Kits Gen4 Deluxe Standard Ion Air Knife — incluem a faca, Fonte Model 7960, EFC, Universal Air Knife Mounting System, jogo de shims, separador de filtro e regulador (com acoplador).

Tabela modelo / comprimento
Comprimento | Gen4 Standard Ion Air Knife | Gen4 Standard Ion Air Knife Systems | Gen4 Standard Ion Air Knife Kit | Gen4 Deluxe Standard Ion Air Knife Kit
3" (76mm) | 8103 | 8203 | 8403 | 8403DX
6" (152mm) | 8106 | 8206 | 8406 | 8406DX
9" (229mm) | 8109 | 8209 | 8409 | 8409DX
12" (305mm) | 8112 | 8212 | 8412 | 8412DX
18" (457mm) | 8118 | 8218 | 8418 | 8418DX
24" (610mm) | 8124 | 8224 | 8424 | 8424DX
30" (762mm) | 8130 | 8230 | 8430 | 8430DX
36" (914mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219mm) | 8148 | 8248 | 8448 | 8448DX

Acessórios (resumo)
Fontes de alimentação — Modelos 7960 (2 saídas) e 7961 (4 saídas) disponíveis para 115 VAC ou 230 VAC, 50/60 Hz. Incluem cabo de alimentação modular de 6' (1,83 m) e interruptor com luz. Reconhecidos UL Component, conformes CE e RoHS.

Sistema de montagem Universal Air Knife — Model 9060 fornece posicionamento seguro para qualquer EXAIR Air Knife; montagem superior possível em qualquer comprimento; montagem inferior possível em Standard Ion Air Knives de 9" (229 mm) ou maiores. Articula-se; extensão máxima 30" (762 mm).

Kits de tubulação para Air Knife — para facas de 24" ou maiores; fornecem mangueira/tubo e conexões dimensionadas e incluem manômetro para facas de alumínio.

Kits de suporte de acoplamento — unem duas Air Knives para comprimentos estendidos; incluem chapas e parafusos de aço inoxidável com acesso às entradas de ar comprimido.

Jogos de shims — ajustam a folga de escape para regular força e fluxo. Espessuras típicas para facas de alumínio: .001" (0,03 mm), .002" (0,05 mm) instalado, .003" (0,08 mm), .004" (0,10 mm).

Desempenho (por pé / 305 mm)
Pressão (PSIG) | BAR | Consumo de ar (SCFM) | Consumo de ar (SLPM) | Nível sonoro (dBA) | Dissipa 5 kV (segundos)
5 PSIG | 0.3 BAR | 6 SCFM | 170 SLPM | 66 dBA | 0.38 s
10 PSIG | 0.7 BAR | 8 SCFM | 227 SLPM | 68 dBA | 0.28 s
20 PSIG | 1.4 BAR | 16 SCFM | 453 SLPM | 69 dBA | 0.29 s
40 PSIG | 2.8 BAR | 24 SCFM | 679 SLPM | 78 dBA | 0.21 s
60 PSIG | 4.1 BAR | 32 SCFM | 906 SLPM | 84 dBA | 0.21 s
80 PSIG | 5.5 BAR | 41 SCFM | 1,160 SLPM | 87 dBA | 0.21 s
100 PSIG | 6.9 BAR | 49 SCFM | 1,387 SLPM | 90 dBA | 0.21 s
* por pé (305 mm) de comprimento. ** medição a 6" (152 mm) do alvo.

Especificações / Materiais

• Comprimentos disponíveis: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76–1219 mm). Comprimentos especiais e sistemas ilimitados disponíveis.
• Cabo: 5' (1,52 m) de cabo blindado e protegido eletromagneticamente incluído.
• Fonte de alimentação: EXAIR Model 7960 ou 7961 (5 kV) requerida; fontes incluem cabo de 6' (1,83 m) e interruptor luminoso.
• Ar comprimido: saídas 1/4 NPT em cada extremidade da Standard Air Knife.
• Elétrico: para uso com fonte de 5 kVrms, 5 mA (máx); barras ionizantes Gen4 são sem risco de choque (< 40 μA em curto).
• Materiais: peças metálicas — alumínio; emissores — aço inoxidável; peças plásticas UL 94 HB.
• Temperatura ambiente máxima: 165°F (74°C).
• Taxa de amplificação de ar: 30:1. Alcance efetivo do jato ionizado: até 20 ft (6,1 m).
• Não radioativo, baixa manutenção, força e fluxo variáveis.

Características / especificações técnicas

• Marca: EXAIR
• Modelo comercial: Gen4® Standard Ion Air Knife™
• Amplificação de ar: 30:1
• Comprimentos padrão: 76 mm a 1219 mm (3" a 48")
• Cabo blindado fornecido: 5' (1,52 m)
• Fonte de alta tensão requerida: Model 7960 / 7961 (5 kV)
• Conexões de ar: 1/4 NPT em cada extremidade
• Materiais: corpo em alumínio, emissores em aço inoxidável
• Temp. ambiente máxima: 165°F (74°C)
