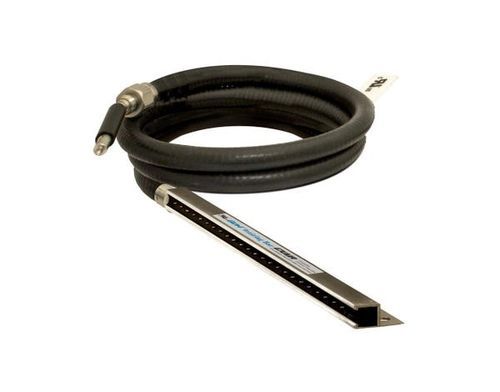

Barra de ionização Model 8036 Gen4®

Visão geral
A barra ionizante Gen4® Ionizing Bar da EXAIR não requer ar comprimido e elimina eletricidade estática em superfícies até 4" (102 mm) da barra. Alimentada eletricamente, a Gen4 é compacta para se encaixar em espaços confinados das máquinas onde a carga é gerada e é adequada para superfícies que não podem ser expostas a fluxo de ar. Usos típicos incluem papel, filme e plásticos que atraem poeira e contaminantes, causando rasgos, emperramento ou choques ao pessoal.

Aplicações

• Rotulagem
• Fabricação de sacos - formar e encher
• Neutralização de filme retrátil
• Impressoras alimentadas por folhas e bobinas
• Embalagem
• Máquinas de conversão
• Neutralização em operações de corte
• Têxteis
• Serigrafia

Vantagens

• Desempenho significativamente melhor quando posicionado a 2" (51 mm) ou menos da superfície
• Capaz de minimizar carga estática a até 4" (102 mm)
• Cabo metálico blindado e eletromagneticamente protegido
• Terra integrado elimina conexão de terra adicional
• Conexões em aço inoxidável à fonte de alimentação
• Baixo custo operacional
• Rápida dissipação de estática
• Compacto
• Eficaz até 4" (102 mm)
• Sem choque, não radioativo
• Projeto para ambientes industriais
• Instalação fácil com flange de montagem
• Baixa manutenção
• Entregue totalmente montado

Acessórios
Fontes de alimentação: Modelo 7960 (2 saídas) e Modelo 7961 (4 saídas), fontes com tensão selecionável para sistemas 115/230 VAC, 50/60 Hz. As fontes são reconhecidas como componentes UL para normas dos EUA e Canadá, e são compatíveis com CE e RoHS. O modelo 7905 Static Meter permite medições de estática com uma mão e indica tensão e polaridade de superfície até ±20 kV quando medido a uma polegada (25 mm).

Desempenho
Desempenho da Gen4 Ionizing Bar
Distância da superfície carregada: 0.50" (13 mm) | 1" (25 mm) | 2" (51 mm) | 3" (76 mm) | 4" (102 mm)
Dissipa 5 kV* (segundos): 0.1 | 0.14 | 0.29 | 0.53 | 0.96
*Vários comprimentos de barra testados (3" - 48").

Como funciona
O cabo de alimentação eletromagneticamente blindado transporta a saída de 5 kVrms da fonte de alimentação para cada ponto emissor de aço inoxidável acoplado capacitivamente. Um fio de aterramento integrado no cabo cria um caminho de descarga dos emissores para o canal da barra. A descarga em cada emissor carrega moléculas de ar circundantes, produzindo íons positivos e negativos. Íons de polaridade oposta neutralizam a carga da superfície. A tensão em cada emissor é suficiente para ionizar o ar sem gerar choque ao toque.

Especificações técnicas

• SKU: P8003
• Nome comercial / Modelo: Gen4® Ionizing Bar™
• Distância efetiva de neutralização: até 4" (102 mm); melhor desempenho a 2" (51 mm) ou menos
• Exemplo de desempenho (dissipar 5 kV): 0,1 s em 0.50" (13 mm); 0,96 s em 4" (102 mm)
• Comprimentos disponíveis: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219, 1372, 1524, 1829, 2134, 2438, 2743 mm). Estoque e comprimentos especiais até 118" (3 m) disponíveis.
• Cabo: inclui 5' (1,52 m) de cabo blindado e eletromagneticamente protegido com conector montado
• Fonte requerida: EXAIR Modelo 7960 ou 7961 (5 kV). Fontes incluem cabo de alimentação modular de 6' (1,83 m), interruptor iluminado, fusível primário integrado e (2) ou (4) tomadas de alta tensão
• Elétrica: para uso com fonte 5 kVrms, 5 miliamperes (máx)
• Perigo elétrico: barras sem choque (menos de 40 microamperes em curto). Não usar próximo a materiais ou gases inflamáveis.
• Materiais de construção: peças metálicas - alumínio; peças plásticas - UL classificado 94 HB; emissores - aço inoxidável
• Temperatura ambiente máxima: 165°F (74°C)
