Faca de ar ionizado com kit de ligação Model 112160PKI Gen4 Super

para a indústria do papelpara impressãopara a indústria do plástico

Visão geral

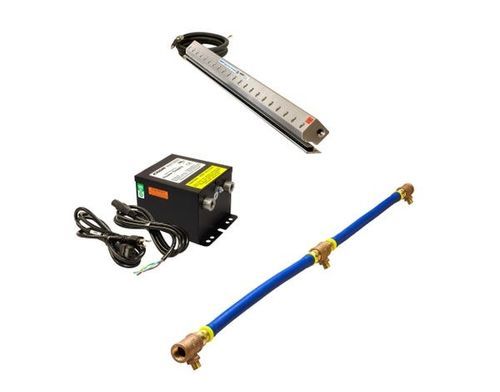

O sistema Gen4® Super Ion Air Knife™ inclui a Super Air Knife com a barra ionizante Gen4, a fonte de alimentação necessária (Model 7960 ou 7961 — selecionável 115 VAC/230 VAC, 50/60 Hz) e um kit de tubulação para simplificar a instalação. O sistema produz uma lâmina de ar laminar ionizada que neutraliza estática e remove partículas de plásticos, filmes, chapas e outras superfícies, reduzindo rasgos, encravamentos e riscos de choque eletrostático. Projetado para uso industrial contínuo com baixa manutenção.

Aplicações

• Limpeza de filmes e bobinas
• Linhas de moldagem por injeção e sopro
• Sheeters e operações de corte
• Limpeza de peças antes da montagem
• Remoção de pó antes da pintura
• Máquinas de shrink e linhas de embalagem
• Limpeza e manuseio de embalagens
• Abertura e enchimento de sacos
• Equipamentos de impressão e conversão

Vantagens

• Até 34% de melhoria de desempenho ionizante em relação a designs anteriores
• Cabo blindado e protegido eletromagneticamente para durabilidade e proteção contra EMI
• Terra integrado elimina a necessidade de conexão de terra adicional
• Conexões em aço inoxidável à fonte de alimentação para resistência à corrosão
• Cabo de alimentação modular facilita roteamento e conexões
• Baixo consumo de ar comprimido
• Fluxo de ar uniforme e distribuição de íons por toda a extensão
• Operação silenciosa adequada para ambientes de produção
• Eficaz até 6,1 m (20 ft)
• Design não radioativo e sem risco de choque
• Construção compacta e robusta, fácil instalação
• Comprimentos ilimitados ao acoplar unidades
• Baixa manutenção e força/fluxo ajustável com shims

Modelos
Os Gen4 Super Ion Air Knives estão disponíveis em quatro variantes para corresponder às necessidades de instalação e desempenho:

• Gen4 Super Ion Air Knife — Super Air Knife com conjunto da barra ionizante Gen4.
• Gen4 Super Ion Air Knife Systems — inclui um Gen4 Super Ion Air Knife e a fonte de alimentação Gen4 Model 7960 (115V/230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — inclui Gen4 Super Ion Air Knife, fonte Model 7960, conjunto de shims, separador de filtro e regulador de pressão com acoplador.
• Gen4 Deluxe Super Ion Air Knife Kits — adiciona EFC (controle eletrônico de fluxo) e o sistema de montagem universal Air Knife ao kit.

Tabela modelo / número de peça (Comprimento do fluxo de ar vs números de peça)
Comprimento do fluxo | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) | 112003 | 112103 | 112203 | 112203DX
6" (152mm) | 112006 | 112106 | 112206 | 112206DX
9" (229mm) | 112009 | 112109 | 112209 | 112209DX
12" (305mm) | 112012 | 112112 | 112212 | 112212DX
18" (457mm) | 112018 | 112118 | 112218 | 112218DX
24" (610mm) | 112024 | 112124 | 112224 | 112224DX
30" (762mm) | 112030 | 112130 | 112230 | 112230DX
36" (914mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Acessórios e observações

• Fontes de alimentação (Model 7960 com duas saídas e Model 7961 com quatro saídas) possuem tensão de entrada selecionável (115VAC/230VAC), cabo modular blindado e protegido, fusível primário integrado e interruptor iluminado; reconhecidas UL Component para EUA/Canadá, conformes CE e RoHS.
• O Universal Air Knife Mounting System (Model 9060) fornece posicionamento seguro em aço inoxidável; articulação e extensão conforme comprimento do Air Knife.
• Os kits de tubulação fornecem mangueira/ tubo e conexões dimensionadas para interconectar múltiplas entradas; kits para Air Knives em alumínio incluem manômetro, mangueira nitrilo/PVC e conexões de latão.
• Os kits de suporte de acoplamento unem dois Air Knives para comprimentos além dos padrão e incluem chapas rígidas e parafusos em aço inoxidável.
• Shims estão disponíveis para ajustar a folga de escape e aumentar força/fluxo; detalhes de espessura inclusos nos kits.

Especificações técnicas

• Comprimentos disponíveis: 3, 6, 9, 12, 18, 24, 30, 36, 42, 48, 54, 60, 72, 84, 96 e 108" (76–2743 mm). Comprimentos especiais e comprimentos ilimitados por acoplamento disponíveis.
• Cabo: cabo blindado de 5' protegido eletromagneticamente com aterramento e conector tipo baioneta fornecido.
• Fonte de alimentação: EXAIR Model 7960 ou 7961 requerido (5 kV); as fontes incluem cabo de alimentação modular de 6', interruptor iluminado e fusível primário integrado.
• Ar comprimido: saídas 1/4 NPT em cada extremidade e na parte inferior; kits de tubulação fornecidos para facas ≥24" para múltiplas entradas.
• Elétrico: Para uso com fonte de 5 kVrms, 5 mA (máx).
• Perigo elétrico: as barras ionizantes Gen4 são sem choque (<40 μA em curto). Não usar perto de materiais ou gases inflamáveis.
• Materiais de construção: alumínio (partes metálicas); emissores em aço inoxidável; peças plásticas classificadas UL 94 HB.
• Temperatura máxima ambiente: 165°F (74°C).
• Desempenho por pé (305 mm) — Pressão PSIG (BAR) | Consumo de ar SCFM | Consumo de ar SLPM | Nível sonoro dBA | Dissipa 5 kV (segundos):
  5 PSIG (0.3 BAR) | 3.7 SCFM | 105 SLPM | 39 dBA | 0.40 s
  10 PSIG (0.7 BAR) | 5.5 SCFM | 156 SLPM | 51 dBA | 0.33 s
  20 PSIG (1.4 BAR) | 13.2 SCFM | 372 SLPM | 57 dBA | 0.26 s
  40 PSIG (2.8 BAR) | 20.4 SCFM | 576 SLPM | 61 dBA | 0.23 s
  60 PSIG (4.1 BAR) | 27.6 SCFM | 780 SLPM | 65 dBA | 0.21 s
  80 PSIG (5.5 BAR) | 34.8 SCFM | 984 SLPM | 69 dBA | 0.20 s
  100 PSIG (6.9 BAR) | 42.0 SCFM | 1188 SLPM | 72 dBA | 0.18 s
