Kit de lâmina de ar de ionização Model 8424DX Gen4® Deluxe Standard

industrialcom regulador de pressãoem aço inoxidável

Overview

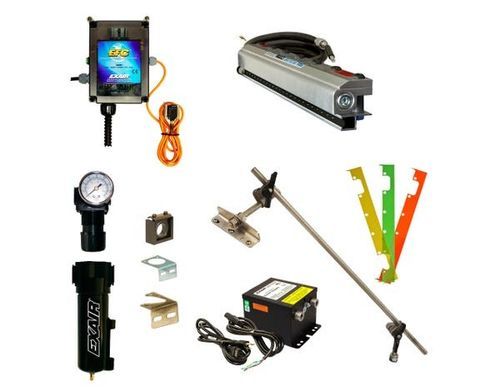

O Kit Gen4® Deluxe Standard Ion Air Knife™ inclui todos os componentes necessários para otimizar a neutralização eletrostática com um Gen4 Standard Ion Air Knife™: Electronic Flow Control (EFC), suporte de montagem universal, fonte de alimentação, conjunto de shims, separador de filtro e regulador de pressão. O Standard Ion Air Knife™ utiliza amplificação de ar 30:1 para fornecer uma lâmina de ar ionizado às superfícies carregadas, adequado para plásticos, bobinas e chapas. Em comparação com o Gen4 Super Ion Air Knife™, o consumo de ar e o ruído são maiores, mas ainda apropriados para muitas aplicações industriais.

Advantages

• Desempenho de ionização melhorado (≈30% em relação a projetos anteriores)
• Cabo blindado e protegido eletromagneticamente para integridade do sinal
• Terra integrado—não requer conexão de terra adicional
• Conexões em aço inoxidável à fonte de alimentação para maior durabilidade
• Consumo de ar reduzido em comparação com designs antigos
• Amplificação de ar 30:1 para fluxo uniforme
• Baixo nível de ruído em operação
• Eficaz até 20 ft (6,1 m) para neutralização
• Ionização sem choque, não radioativa
• Construção compacta e robusta, instalação simples
• Comprimentos de sistema ilimitados via suportes de acoplamento
• Baixa manutenção com emissores substituíveis
• Força e fluxo ajustáveis com shims e EFC

Models
Os Gen4 Standard Ion Air Knives estão disponíveis em quatro configurações:

• Gen4 Standard Ion Air Knife™ — Standard Air Knife com o conjunto de barra ionizante Gen4. (Fonte não incluída.)
• Gen4 Standard Ion Air Knife Systems — inclui Gen4 Standard Ion Air Knife™ e Fonte Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Gen4 Standard Ion Air Knife Kits — inclui Gen4 Standard Ion Air Knife™, Fonte Model 7960 Gen4, conjunto de shims, separador de filtro e regulador de pressão (com acoplador).
• Gen4 Deluxe Standard Ion Air Knife Kits — inclui Gen4 Standard Ion Air Knife™, Fonte Model 7960 Gen4, Electronic Flow Control (EFC), Sistema de Montagem Universal, conjunto de shims, separador de filtro e regulador de pressão (com acoplador).

Model / Length matrix
3" (76 mm) | 8103 | 8203 | 8403 | 8403DX
6" (152 mm) | 8106 | 8206 | 8406 | 8406DX
9" (229 mm) | 8109 | 8209 | 8409 | 8409DX
12" (305 mm) | 8112 | 8212 | 8412 | 8412DX
18" (457 mm) | 8118 | 8218 | 8418 | 8418DX
24" (610 mm) | 8124 | 8224 | 8424 | 8424DX
30" (762 mm) | 8130 | 8230 | 8430 | 8430DX
36" (914 mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067 mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219 mm) | 8148 | 8248 | 8448 | 8448DX

Performance summary (per foot of length)
Pressão de alimentação (PSIG / BAR) vs Consumo de ar (SCFM / SLPM) vs Nível sonoro (dBA) vs Dissipa 5kV (segundos):
5 PSIG (0.3 BAR): 6 SCFM (170 SLPM), 66 dBA, 0.38 segundos
10 PSIG (0.7 BAR): 8 SCFM (227 SLPM), 68 dBA, 0.28 segundos
20 PSIG (1.4 BAR): 16 SCFM (453 SLPM), 69 dBA, 0.29 segundos
40 PSIG (2.8 BAR): 24 SCFM (679 SLPM), 78 dBA, 0.21 segundos
60 PSIG (4.1 BAR): 32 SCFM (906 SLPM), 84 dBA, 0.21 segundos
80 PSIG (5.5 BAR): 41 SCFM (1,160 SLPM), 87 dBA, 0.21 segundos
100 PSIG (6.9 BAR): 49 SCFM (1,387 SLPM), 90 dBA, 0.21 segundos

Accessories

• Fontes de alimentação — Model 7960 (2 saídas) e Model 7961 (4 saídas) para 115/230 VAC, 50/60 Hz; incluem cabo de alimentação e interruptor luminoso.
• Sistema de Montagem Universal (Model 9060) — posicionamento preciso, montagem superior ou inferior, extensão articulada até 30" (762 mm); construção em aço inoxidável.
• Kits de tubulação para Air Knife — fornecem ar comprimido para múltiplas entradas em facas mais longas; incluem mangueiras/tubos, conexões e manômetro onde aplicável.
• Kits de suportes de acoplamento — unem múltiplos Air Knives para comprimentos de sistema personalizados.
• Conjuntos de shims — ajustam a folga para alterar força e fluxo (várias espessuras incluídas).

Specifications

• Comprimentos disponíveis: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219 mm). Comprimentos especiais e sistemas ilimitados disponíveis.
• Cabo: 5 ft (1.52 m) blindado e protegido eletromagneticamente incluído.
• Fonte de alimentação: EXAIR Model 7960 ou 7961 necessária (5 kV). As fontes incluem cabo de 6 ft (1.83 m) e interruptor luminoso.
• Conexão de ar comprimido: saídas 1/4 NPT fornecidas em cada extremidade do Standard Air Knife™.
• Elétrico: Para uso com fonte 5 kVrms, 5 mA (máx).
• Perigo elétrico: as barras ionizantes Gen4 são sem choque (menos de 40 microampères em curto-circuito). Não usar perto de materiais ou gases inflamáveis.
• Materiais: partes metálicas — alumínio; partes plásticas — UL 94 HB; emissores — aço inoxidável.
• Temperatura ambiente máxima: 165°F (74°C).
