Pistola sopradora de ar de ionização Model 8393 Gen4®

com filtro

Visão geral
O sistema Gen4® Ion Air Gun com filtro da EXAIR fornece o essencial para a operação. Inclui a fonte de alimentação de tensão selecionável Modelo 7960 (115VAC/230VAC, 50/60Hz) e um separador de filtro. Combina portabilidade, taxas de decaimento estático muito rápidas e baixo consumo de ar comprimido para remover de forma eficiente eletricidade estática, contaminantes e poeira de peças tridimensionais antes da montagem, embalagem, pintura ou acabamento. A Gen4 Ion Air Gun neutraliza eletricidade estática e realiza limpeza.

Aplicações

• Abertura de sacos - formar e preencher
• Limpeza e neutralização de peças
• Neutralização de filme retrátil
• Limpeza de peças moldadas
• Remoção de estática em conjuntos
• Neutralização em operações de corte
• Limpeza de embalagens
• Neutralização de recipientes

Vantagens

• Baixo consumo de ar
• Rápido decaimento estático
• Silencioso
• Efetivo até 15 pés (4,6 m)
• Sem choques, não radioativo
• Compacto, robusto, fácil de instalar
• A entrada pode ser ductada
• Sem peças móveis - baixa manutenção
• Força e fluxo variáveis

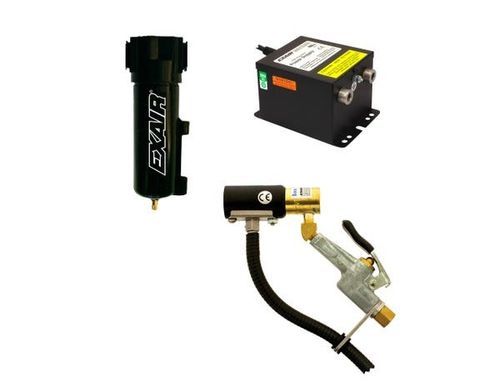

Incluído / Conteúdo da embalagem
Inclui: Gen4 Ion Air Gun, fonte de alimentação de tensão selecionável Modelo 7960 (115VAC/230VAC, 50/60Hz) e separador de filtro (configuração Ion Air Gun System with Filter).

Modelos / Família de produtos
Família de produtos Ion Air Gun e conteúdos típicos:

• Ion Air Gun - inclui a Ion Air Gun e 10' (3 m) de cabo blindado e eletromagneticamente protegido.
• Ion Air Gun System - inclui uma Ion Air Gun e a fonte de alimentação selecionável Modelo 7960 (115 VAC/230 VAC, 50/60Hz).
• Ion Air Gun System with Filter - inclui o Ion Air Gun System e o separador de filtro.
• Ion Air Gun Kit - inclui uma Ion Air Gun, fonte de alimentação Modelo 7960, separador de filtro e regulador de pressão (com acoplador).

Acessórios (exemplos)

• Fonte de alimentação - Modelo 7960 fonte de alimentação de tensão selecionável (permite entrada 115 VAC ou 230 VAC; cabo modular com blindagem eletromagnética; fusível primário integrado; UL Component Recognized para normas dos EUA e Canadá; compatível com CE e RoHS).
• Shim Sets - calços adicionais em aço inox (.006" e .009") para aumentar a velocidade (calço de fábrica .003" instalado).

Desempenho (Ion Air Gun)
Pressão (PSIG | BAR) | Consumo de ar (SCFM | SLPM) | Nível de ruído (dBA) | Dissipa 5kV* (Segundos)
20 | 1.4 | 7.4 SCFM | 209 SLPM | 67 dBA | 0.45 s
40 | 2.8 | 11.5 SCFM | 325 SLPM | 74 dBA | 0.33 s
60 | 4.1 | 15.8 SCFM | 447 SLPM | 79 dBA | 0.24 s
80 | 5.5 | 22.0 SCFM | 622 SLPM | 82 dBA | 0.18 s
100 | 6.9 | 24.0 SCFM | 679 SLPM | 85 dBA | 0.18 s
*Medido a 6" (152 mm) do alvo.

Especificações

• Fonte de alimentação: EXAIR Modelo 7960 ou 7961 (5 kV) exigida para operação da Ion Air Gun. Fontes de alimentação equipadas com cabo de alimentação de 6' (1,83 m), chave de alimentação iluminada e múltiplas tomadas de alta tensão.
• Ar comprimido: entrada 1/4 NPT.
• Elétrico: Para uso com fonte de 5 kVrms, 5 miliampères (máx).
• Perigo elétrico: Sem choque (menos de 40 microampères em curto-circuito). Não utilizar próximo a materiais ou gases inflamáveis.
• Materiais de construção: Peças metálicas - Alumínio; Peças plásticas - classificado UL 94 HB; Emissor - Aço inoxidável.
• Temperatura ambiente máxima: 165°F (74°C).

Como funciona (resumo)
A Ion Air Gun combina um jato de ar de alta velocidade com um ponto emissor eletricamente energizado (sem choque). O ar comprimido é injetado no jato de ar, induzindo um alto volume de fluxo do ar circundante. O emissor ioniza o fluxo de ar, produzindo um fluxo de ar ionizado capaz de neutralizar rapidamente altas cargas estáticas. Filtro e regulador opcionais limpam o ar comprimido e permitem ajuste infinito do fluxo de ar e da velocidade.

Características / especificações técnicas

• Modelo (SKU do produto mostrado na página): 8393
• Nome comercial: Gen4® Ion Air Gun™ System with Filter
• Fonte de alimentação incluída: Modelo 7960 (tensão selecionável 115VAC / 230VAC, 50/60Hz)
• Entrada de ar comprimido: 1/4 NPT
• Fonte HV requerida: 5 kVrms, ≤5 mA
• Material do emissor: Aço inoxidável
• Construção metálica: Alumínio
• Classificação das peças plásticas: UL 94 HB
• Temperatura ambiente máxima: 165°F (74°C)
• Exemplos de desempenho: a 20 PSIG — 7.4 SCFM (209 SLPM), 67 dBA, 0.45 s de decaimento; a 100 PSIG — 24.0 SCFM (679 SLPM), 85 dBA, 0.18 s de decaimento (medido a 6" do alvo)
• Benefícios principais: baixo consumo de ar, rápido decaimento estático, silencioso, sem choque (não radioativo), eficaz até 15 ft (4,6 m), sem peças móveis
