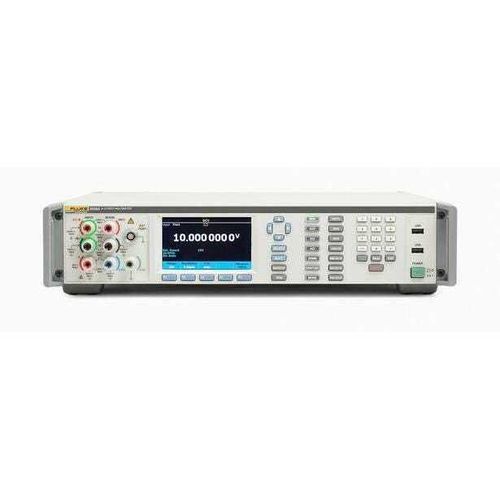

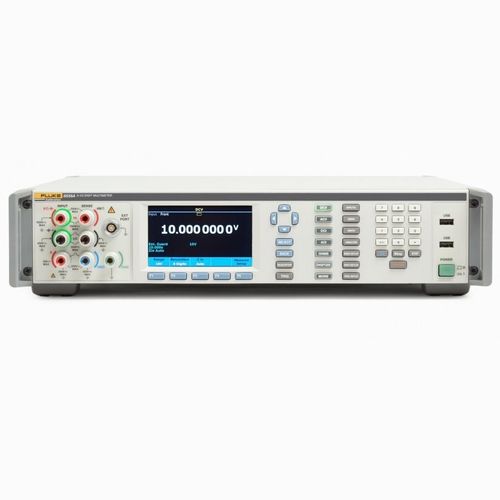

Multímetro gráfico 8558A

digitalde bancada1000 V

Visão geral do produto
O multímetro de 8,5 dígitos 8558A combina medição CC de alta resolução com um digitalizador de alta velocidade (até 5 MS/s) para caracterização de laboratório e automação de testes em produção. A digitalização rápida para a memória (200 ns por leitura) e o alto débito de dados permitem capturar transientes e aumentar o rendimento das linhas de teste.

Recursos principais

• Digitalização de alta resolução 5 MS/s com largura de banda analógica até 20 MHz (tensão) e 4 MHz (corrente)
• Resolução até 8,5 dígitos em baixas velocidades; até 100.000 leituras/s a 4,5 dígitos para sistemas automatizados
• Memória interna para até 15 milhões de leituras
• Display gráfico colorido com tendências, formas de onda, FFT, histograma e estatísticas
• Comutador eletrônico programável frontal/traseiro e Visual Connection Management™
• Múltiplas portas USB host (frontal/traseira) e suporte a drives USB

Capacidades de digitalização e medição

• Digitalizar tensão: 100 mV – 1000 V, até 5 MS/s, largura de banda até 20 MHz
• Digitalizar corrente: 10 µA – 2 A, até 5 MS/s, largura de banda até 4 MHz
• Sensibilidade de tensão até centenas de nV e de corrente até centenas de pA para detecção de transientes de muito baixo nível
• ADC SAR de 18 bits fornecendo alta resolução em taxas de digitalização

Conectividade e compatibilidade de sistema

• Interfaces remotas: GPIB (IEEE‑488.2), USBTMC, Ethernet
• Transferência rápida de memória para PC: até 500.000 leituras/s (binário via USB), até 200.000 leituras/s via Ethernet/GPIB
• Compatibilidade SCPI, modos de emulação 3458A/8508A e suporte de driver IVI
• Suporte a procedimentos de calibração MET/CAL
• Opções de trigger: BNC externo Trig In/Out (borda/nível), timer, epoch, line; latência externa <100 ns

Usabilidade e operação

• Menus de configuração intuitivos e interface gráfica que reduzem o tempo de setup
• Suporte multilíngue e modos de visualização para análise rápida
• Alças e roda com sobremoldagem para transporte e ergonomia
• Tarefas repetitivas podem ser automatizadas; memória interna reduz dependência imediata do PC

Especificações técnicas (selecionadas)

• Modelo: 8558A
• Resolução: até 8,5 dígitos (nominal)
• Digitalização: até 5 MS/s na memória; 200 ns por leitura para memória
• Taxa de leitura: 1 rdg/s @ 8,5 dígitos até 100.000 rdg/s @ 4,5 dígitos
• Faixas de tensão: CC 100 mV – 1000 V; CA 10 mV – 1000 V (1 Hz – 10 MHz)
• Faixas de corrente: CC 10 µA – 2 A; CA 10 µA – 2 A (1 Hz – 100 kHz)
• Largura de banda: tensão até 20 MHz; corrente até 4 MHz
• ADC: SAR de 18 bits
• Memória interna: até 15 milhões de leituras
• Interfaces: GPIB, USBTMC, Ethernet, USB host (frontal/traseiro)
• Trigger: BNC externo, borda/nível, timer, epoch, line; latência externa <100 ns
