Descrição geral

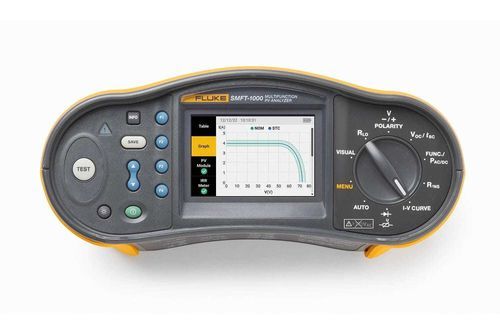

O SMFT-1000 Kit de ferramentas solares é um analisador PV multifunções para instalação, comissionamento e inspeção periódica de sistemas fotovoltaicos até 1000 V CC. O kit integra traçado de curvas I‑V no local, sequências de teste de segurança e desempenho conforme IEC 62446-1 e medição de irradiância sem fios pelo IRR2‑BT. A compatibilidade com Fluke TruTest™ permite importação de bases de dados, relatórios e comparação histórica dos resultados.

Principais características

• Solução tudo‑em‑um para fluxos IEC 62446-1 Categoria 1 e Categoria 2
• Traçado I‑V no local com comparação em tempo real com dados do fabricante
• Medição Voc até 1000 V CC e corrente até 20 A CC (modo corrente operacional para módulos de alta eficiência)
• Inclui medidor de irradiância sem fio IRR2‑BT e suporte à pinça i100 AC/DC
• Exportação de dados e relatórios via Fluke TruTest™

Visão geral do produto
O SMFT-1000 destina‑se a profissionais PV e equipas de serviço. Fornece sequências guiadas no ecrã, modo Auto Test (com ou sem verificação de isolamento) e ecrã a cores que apresenta curvas I‑V durante as varridas. A integração TruTest™ acelera a configuração usando uma base de dados extensa de módulos e simplifica a geração de relatórios.

Recursos críticos de teste

• Sequência de segurança IEC 62446-1 Categoria 1: resistência do condutor de proteção (Rpe), Voc, corrente de curto‑circuito / corrente operacional (Isc / operating current), resistência de isolamento (Rins), polaridade
• Testes de desempenho IEC 62446-1 Categoria 2: traçado I‑V com medição concorrente de irradiância e temperatura do módulo, inclinação e orientação
• Medida de corrente operacional para módulos ≳19% de eficiência (usar pinça i100 quando necessário)

Aplicação Fluke TruTest™ Solar Database
A aplicação TruTest™ integra‑se com o SMFT-1000 para importar especificações de painel de uma base de dados extensa (120 000+ painéis), otimizando a configuração do teste I‑V e a criação de relatórios padronizados.

Conteúdo do kit (incluído)

• Mochila profissional Fluke SMFT-1000-BP
• Analisador PV multifunções SMFT-1000 (alça de transporte, conjunto de fusíveis, adaptador IRDA ótico→USB, adaptador zero)
• Medidor de irradiância sem fios IRR2‑BT Pro (sonda de temperatura 80PR‑IRR, suporte de montagem)
• Pinça i100 AC/DC 100 A (conjunto de ímanes TPAK)
• Sonda de teste TP1000 com botão remoto
• Conjunto de cabos TL1000, TL1000‑MC4, cabo TL1000/30M em bobina, conjunto de acopladores
• Mala rígida de transporte

Utilização em campo e ergonomia
O modo Auto Test e as instruções guiadas reduzem erros de configuração no local. O IRR2‑BT transmite irradiância e temperatura em tempo real e grava localmente até 17 horas se a ligação sem fios falhar, para posterior sincronização.

Especificações principais

• Resistência do condutor de proteção (Rpe): visualização 0,00–19,99 Ω (medida 0,20–19,99 Ω), resolução 0,01 Ω, precisão ±(2% + 2 dígitos)
• Voc (tensão de circuito aberto): medição até 1000 V CC; resolução 0,1 V (≤99,9 V) / 1 V (≥100 V); precisão ±(0,5% + 2 dígitos)
• Isc (curto‑circuito / corrente operacional): faixa de medição 0,2–20,0 A, resolução 0,1 A, precisão ±(1% + 2 dígitos); para módulos >~19% eficiência mede corrente operacional
• Resistência de isolamento (Rins): intervalos até 999 MΩ (ex.: 0,20–99,99 MΩ resolução 0,01 MΩ precisão ±(5% + 5 dígitos))
• Traçado I‑V: plotagem no ecrã com comparação à curva do fabricante; precisão válida para módulos até ~19% eficiência (seguir orientação para módulos com maior eficiência)
• Geral: dimensões ≈ 10 × 25,0 × 12,5 cm; peso ≈ 1,4 kg; alimentação 6 × AA; temperatura de operação 0 °C–50 °C; segurança IEC 61010, CAT III 1000 V CC / CAT III 700 V CA
