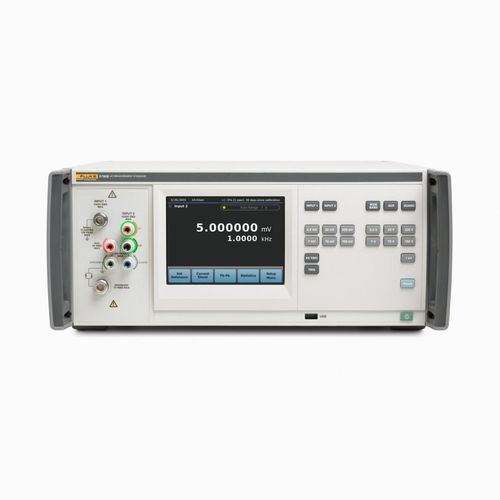

Medidor de tensão alternativa 5790B series

de correntedigitalmultifuncional

Visão geral
Os recursos atualizados oferecem melhorias dentro e fora. Desde seu lançamento, o 5790A estabeleceu referência pela precisão; o 5790B mantém as inovações do antecessor e acrescenta funcionalidades, maior capacidade de carga de trabalho e confiabilidade. Baseado no sensor RMS térmico de estado sólido patenteado da Fluke, o 5790B é um padrão de medição e transferência CA multifinalidade projetado para aplicações de calibração exigentes.

Medição e funcionalidades principais

• Medição CA e padrão de transferência multiuso: precisão de padrão de transferência térmica com facilidade de uso semelhante a um multímetro digital.
• Incertezas absolutas nas medições de tensão CA a partir de ±24 ppm (um ano, 23 °C ±5 °C).
• Faixa de tensão alternada de 600 µV a 1000 V e faixa de frequência de 10 Hz a 1 MHz; opções de banda larga para 30 MHz ou 50 MHz.
• Compatível com derivações de corrente A40B para medições de corrente absoluta ou relative sem cálculos manuais; até 150 derivações podem ser armazenadas (números de série, valores e datas).
• Tela capacitiva colorida sensível ao toque de 6,5 polegadas com interface gráfica e menus fáceis de usar.
• Modo de uso: pode ser usado isoladamente como voltímetro ou como padrão de transferência comparado com fonte CC externa; realiza automaticamente cálculos e comutações necessárias.

Recursos avançados e ergonomia

• Modo de leitura direta exibe especificações para formas de onda comuns não senoidais e cálculo pico a pico (assume THD < 1%).
• Indicador de TENSÃO PERIGOSA no painel frontal; Visual Connection Management™ com LEDs que mostram terminais ativos para orientar conexões.
• Teclas de disparo para mudar entre medições contínuas e medições únicas; seleção automática de faixa ou travamento manual de faixa.
• Quatro conjuntos de terminais de entrada: dois conectores tipo N, conjunto de postes de ligação de cinco vias; segunda entrada Tipo N suporta modo de banda larga opcional.
• Interfaces incluídas: USB, GPIB/IEEE-488, Ethernet e RS-232; compatível com integração a sistemas automatizados usando drivers e software MET/CAL® Plus.

Medição de corrente e derivações

• Suporte a derivação de corrente Fluke A40/A40A para medições absolutas e relativas; UI permite introduzir e salvar derivação, números de série, pontos de calibração e datas.
• Ao usar uma derivação, o display mostra tensão e corrente e as informações da derivação.

Faixa de banda larga

• Opção "/3" (presente no 5790A) mantida: faixas de 2,2 mV a 7 V, 10 Hz a 30 MHz.
• Nova opção "/5": largura de banda ampliada de 10 Hz até 50 MHz para calibrar saídas de referência de potência RF.
• Opção 5790B/AF: medição de potência de RF calibrada na extremidade de um cabo serializado para medições a 50 MHz e 223,61 mV (50 ohms).

Precisão e construção

• Sensor Fluke RMS (conversor térmico verdadeiro) com saída de 2 V: excelente relação sinal-ruído e menor erro de reversão, estabilização rápida e ampla faixa térmica de operação.
• Redes de resistores de película fina hermeticamente seladas para minimizar erros e melhorar coeficiente de temperatura.

Especificações resumidas (representação de tabela)
Tensão CA e CC: Melhores 99%, especificação absoluta: ±24 ppm (um ano, 23 °C ±5 °C).
Entradas: Entrada 1: 600 µV a 1.000 V (5% acima da faixa). Entrada 2: 600 µV a 1.000 V (5% acima da faixa). Entrada auxiliar: 250 mV a 500 mV. Entrada de WB: <7 V rms banda larga.
Tempo de aquecimento: 30 minutos.
Umidade relativa: Operacional: 45% a 50 °C; 75% a 45 °C; 95% a 30 °C. Armazenamento: <95% sem condensação.
Altitude: Operacional: 3050 m (10 000 pés). Fora de operação: 12 200 m (40 000 pés).
Temperatura: Operacional: 0 °C a 50 °C. Calibração: 15 °C a 35 °C. Armazenamento: -40 °C a 70 °C.
Compatibilidade EMC: IEC 61326-1, CISPR 11 Grupo 1 Classe A; KCC Classe A; FCC 47 CFR 15 subparte B (dispositivo isento conforme 15.103).
Surto: ANSI C62.41-1980 Categoria A. Confiabilidade: MIL-T-2880D, parágrafo 3.13.3.
Dimensões: Altura 17,8 cm (7 pol) + 1,5 cm para montagem em rack; largura 43,2 cm; comprimento 62 cm.
Requisitos máximos de energia: 5790B: 100 VA. Peso: 5790B: 24 kg; com banda larga: 24,5 kg.
Potência de linha: 50 Hz ou 60 Hz; 100 V–120 V, 220 V–240 V (suporta 100V, 110V, 115V, 120V, 200V, 220V, 230V, 240V).
Segurança: Conforme UL 1244, IEC 348-1976, IEC 1010, CSA C22.2 Nº 231 e ANSI/ISA S82.
Interfaces remotas: RS-232 e IEEE-488.

Modelos e acessórios (resumo)

• Modelos: 5790B (padrão), 5790B/3 (opção banda larga +30 MHz), 5790B/5 (opção banda larga 50 MHz), 5790B/AF (opção banda larga +50 MHz calibrada com cabo WB).
• Acessórios: série de shunts A40B (vários valores de corrente), cabo WB 5790B/5 para medições 50 MHz, adaptadores N e conjuntos de postes, kit para montagem em rack (Y5737) e maleta 57XX/CASE.

Características / especificações técnicas

• Tipo de produto: Padrão de medição e transferência CA multifinalidade.
• Precisão de tensão CA/CC: especificação absoluta a partir de ±24 ppm (1 ano, 23 °C ±5 °C).
• Faixa de tensão: 600 µV a 1000 V.
• Faixa de frequência: 10 Hz a 1 MHz (opções até 30 MHz ou 50 MHz).
• Entrada banda larga (WB): <7 V rms; opção dedicada de 50 MHz, 225 mV, 50 ohms (opção AF).
• Tela: 6,5" capacitiva colorida sensível ao toque.
• Memória de derivações: até 150 derivações de corrente armazenáveis.
• Tempo de aquecimento: 30 minutos.
• Interfaces: USB, GPIB/IEEE-488, Ethernet, RS-232.
• Proteção de entrada: 1200 V ativa em todas as faixas.
• Dimensões e peso: aprox. 43,2 x 62 x 17,8 cm; cerca de 24 kg.
