Calibrador multifuncional 5322A series
de tensãode correntede circuito

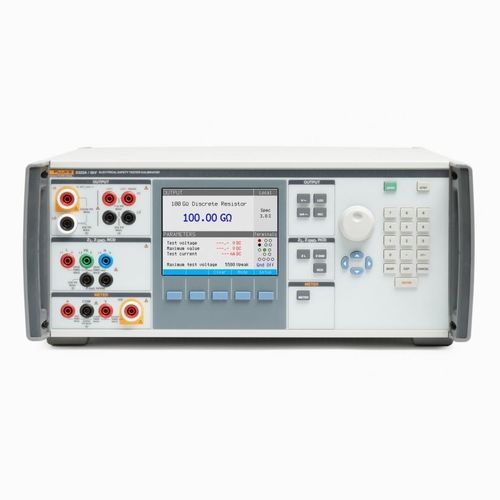

Calibrador multifuncional - 5322A series - Fluke Calibration - de tensão / de corrente / de circuito

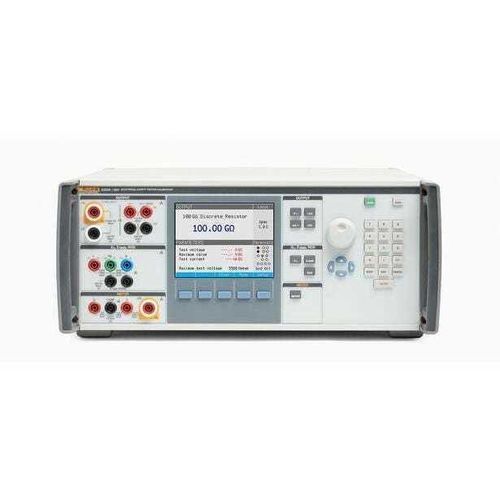

Calibrador multifuncional - 5322A series - Fluke Calibration - de tensão / de corrente / de circuito
Calibrador multifuncional - 5322A series - Fluke Calibration - de tensão / de corrente / de circuito - imagem - 2
Calibrador multifuncional - 5322A series - Fluke Calibration - de tensão / de corrente / de circuito - imagem - 3
Calibrador multifuncional - 5322A series - Fluke Calibration - de tensão / de corrente / de circuito - imagem - 4
Calibrador multifuncional - 5322A series - Fluke Calibration - de tensão / de corrente / de circuito - imagem - 5
Guardar nos favoritos
Comparar

Características

Grandeza física
multifuncional, de tensão, de corrente, de circuito, antirroubo, de impedância
Opções
portátil, manual
Temperatura

MÁX: 28 °C
(82 °F)

MÍN: 18 °C
(64 °F)

Tensão

115 V, 230 V

Descrição

Resumo do produto
  • O Fluke Calibration 5322A é um calibrador multifunção para verificadores elétricos que integra várias funções de calibração num único instrumento, substituindo resistores discretos, caixas de décadas e soluções personalizadas usadas para calibrar verificadores de segurança elétrica.
  • Projetado para aumentar o rendimento de laboratório e produção — até 4× mais rápido quando automatizado com o software MET/CAL, em comparação com métodos manuais multiproduto.


Principais funções e capacidades
  • Calibra uma ampla gama de verificadores: hipot AC/DC, verificadores de resistência de isolamento (megaohm), verificadores de corrente de fuga, verificadores de instalação multifunção, PATs, verificadores de continuidade e de ligação à terra, verificadores de impedância de loop/linha e RCD/GFCI.
  • Saídas de resistência de alta tensão continuamente variáveis para calibração de isolamento: 10 kΩ a 100 GΩ a 1,5 kV (expansível para 10 TΩ com R‑Multiplier externo e divisor de 10 kV incluído).
  • Simulação de corrente de fuga para métodos direto/toque, diferencial e substituto com resolução de 10 µA (0,1 mA a 30 mA).
  • Fontes de baixa resistência de precisão para continuidade e ligação à terra: 100 mΩ a 10 kΩ (modos 2‑fios e 4‑fios; opção 10 mΩ disponível).
  • Saídas de impedância de linha/loop com 16 resistores de alta potência, modo Scan e Compensação Ativa de Loop opcional (VLC) para compensar impedâncias residuais (modo COMP até 2 Ω).
  • Simulação e medição RCD/GFCI: calibra corrente de disparo e tempo de disparo em múltiplos modos (0,5×I, 1×I, 1,4×I, 2×I, 5×I e modos PAT) com alta resolução e baixas incertezas.
  • Calibração/medição hipot AC/DC até 5 kV integrada; divisor de 10 kV incluído e sonda caracterizada 40 kV opcional para tensões mais elevadas.
  • Opção VLC: fonte AC/DC 600 V de precisão e modo Active sincronizado para redução de interferências.


Interface e controlos
  • Display colorido grande e brilhante com codificação de cor para valores fornecidos (azul) e medidos (vermelho), e indicação de terminais ativos.
  • Teclas soft menu adaptativas, teclado numérico e roda jog para entrada e seleção precisas.
  • Guia gráfica de ajuda disponível via tecla Mode para orientar ligações e procedimentos.


Acessórios incluídos e opções
  • R‑Multiplier externo para estender a fonte de alta resistência até 10 TΩ para testes a 10 kV.
  • Adaptador RCD PAT incluído para conexões seguras a tipos de plugues/tomadas regionais.
  • Divisor externo de 10 kV incluído para medições até 10 kV; sonda de 40 kV caracterizada disponível como opção.
  • Acessórios opcionais: 5322A‑LOAD (carga de alta resistência 5 kV), VLC (fonte 600 V e compensação de loop), estojo de transporte, kit para rack.


Modelos
  • 5322A — modelo base (resistência 1,5 kV).
  • 5322A/5 — com saídas de resistência de alta tensão 5 kV.
  • 5322A/VLC — inclui fonte 600 V e Active Loop Compensation.
  • 5322A/40 — compatível com sonda caracterizada 40 kV.
  • Combinações disponíveis (ex.: 5322A/5/VLC, 5322A/VLC/40, 5322A/5/40, 5322A/5/VLC/40).


Aplicações
  • Calibração de laboratório de instrumentos de isolamento, hipot, corrente de fuga, RCD/GFCI, PAT, impedância de loop/linha, ligação à terra e instrumentos de baixa resistência.
  • Bancos de teste de produção e laboratórios de calibração que exigem um instrumento multifunção único para reduzir tempo, espaço e variabilidade das calibrações.


Painel frontal/traseiro — destaques
  • Display colorido e teclas soft para operação guiada por modos; indicação de terminais ativos.
  • Roda de saída e teclado numérico para entrada rápida e precisa; guia gráfica de conexão no display.
  • Interfaces IEEE‑488 e USB para integração com sistemas automatizados e MET/CAL.


Especificações técnicas (selecionadas)
  • Nível de confiança das especificações: 99 %; intervalo de calibração: 1 ano.
  • Alimentação: 115/230 V AC (50/60 Hz) +10 % / −14 %; consumo máximo 1250 VA.
  • Ambiente: aquecimento 15 min; operação 18 °C–28 °C; armazenamento −10 °C–50 °C; altitude até 3050 m; humidade relativa <80 % a 28 °C (>10 GΩ especificado <70 %).
  • Dimensões: 430 × 555 × 170 mm; Peso: ~20 kg.
  • Fonte baixa resistência: 100 mΩ–10 kΩ (+ 10 mΩ valor discreto); saída 4‑fios mínima 1 mΩ.
  • Fonte alta resistência 1,5 kV: 10 kΩ–10 GΩ (+100 GΩ valor único); opção 5,5 kV: 10 kΩ–100 GΩ.
  • Medição de tensão de teste: 0–5500 V DC.
  • Fonte resistência terra: 1 mΩ–1700 Ω.
  • Fonte loop/linha: 25 mΩ–1700 Ω; modo COMP (VLC) compensa até 2 Ω; resolução 1 mΩ.
  • Fonte corrente de fuga: 0,1 mA–30 mA; incertezas conforme modo.
  • RCD: faixas de corrente e tempos múltiplos; tempo 10–5000 ms com baixa incerteza.
  • Entradas multímetro: V até 1100 V; HV até 5000 V; COM‑PE resistência até 2200 V pk.
  • Corrente AC/DC: 0–20 A contínuo; 20–30 A até 5 minutos.
  • Opções/acessórios: R‑Multiplier, divisor 10 kV, sonda 40 kV, 5322A‑LOAD, VLC, adaptador RCD PAT, rack, flight case.
