Localizador de falhas para cabos GFL-1500

para sistema de energia solar

Resumo
O Fluke GFL-1500 é um localizador de falhas de ligação à terra para sistemas solares composto por três componentes (transmissor, recetor e pinça de rastreio) concebido para identificar e localizar rapidamente falhas de ligação à terra ativas em arranjos fotovoltaicos. Injeta um sinal rastreável no percurso da falha, permitindo um rastreio rápido e sem contacto a partir de um ponto de teste central até ao ponto exato da falha, reduzindo o tempo de diagnóstico e a exposição a riscos elétricos.

Tecnologia FaultTrack™
FaultTrack™ deteta falhas ativas e gera um sinal rastreável ao longo do percurso da falha, permitindo aos técnicos seguir o sinal desde o transmissor até ao ponto preciso da falha. O sistema permite identificar o combiner, o ramo ou a string com falha mesmo com documentação de site incompleta.

Facilidade de utilização e fluxo de trabalho
Concebido para uso de campo: implementar a partir de um ponto de teste central sem desconectar condutores repetidamente. O recetor e a pinça permitem identificar rapidamente o ramo ou combiner afetado e rastrear dentro de uma string para localizar o módulo ou ligação defeituosa.

Segurança e conformidade
Compatível com arquiteturas PV até 1500 V CC. Transmissor e recetor: CAT III 1500 V CC / CAT IV 600 V. Pinça: uso sem contacto em condutores isolados até 1500 V. Cumprir normas e procedimentos de segurança aplicáveis.

Principais funcionalidades

• Localizar falhas de ligação à terra ativas em sistemas fotovoltaicos
• Sinal rastreável sem contacto para reduzir o tempo de diagnóstico
• Funções de análise, localização de falhas, deteção de circuito aberto e mapeamento
• Transmissor e recetor classificados CAT III 1500 V CC / CAT IV 600 V
• Kit de campo: transmissor, recetor e pinça de rastreio

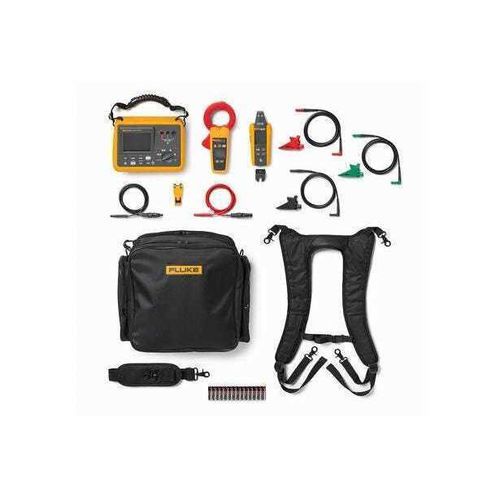

Incluído

• Transmissor GFL-1500
• Recetor GFL-1500
• Pinça GFL-1500
• Cabos de teste MC4, 1500 V
• Pinças crocodilo
• Ferramenta de desbloqueio MC4
• Mala de transporte macia e alça tipo mochila
• Pilhas alcalinas AA (14)

Notas de utilização
Adequado para parques solares de grande escala e projetos comerciais. A pinça permite identificar sem contacto o combiner ou a string com falha em ambientes ruidosos e seguir o sinal dentro da string para localizar o defeito com precisão. Seguir os procedimentos de segurança do local ao trabalhar em equipamentos energizados.

Características técnicas

• Categoria de medição: Transmissor & Recetor = CAT III 1500 V CC / CAT IV 600 V ; Pinça = uso apenas em condutores isolados até 1500 V
• Tensão de funcionamento: 1500 V CC / 600 V CA (transmissor/recetor) ; pinça uso sem contacto até 1500 V
• Frequências do sinal de rastreio: FALHA & MAPA = 6,25 kHz ; OPEN = 32,764 kHz
• Indicadores de sinal: Transmissor = ecrã gráfico + sinal sonoro ; Recetor = visualização numérica, barra, sinal sonoro, LED ; Pinça = indicação de corrente AC
• Saída de corrente do sinal (típ.): Array HIGH 30 mA RMS ; Array LOW 6 mA RMS ; Unit HIGH 120 mA RMS ; OPEN Unit HIGH 100 mA RMS ; OPEN Unit LOW 30 mA RMS
• Saída de tensão do sinal (circuito aberto, típ.): Unit HIGH 30 V RMS ; OPEN Unit LOW 25 V RMS
• Gama de tensão / resolução (ANALYSE): 0–1500 V CC, resolução 1 V (sem medição se for detetada elevada capacitância/resistência)
• Gamas de resistência (ANALYSE): ≈ <5 kΩ (FALHA), ≈ 10 kΩ (FALHA), ≈ 50 kΩ, ≈ 100 kΩ, ≈ 500 kΩ, >1 MΩ
• Deteção de alcance (típ.): FAULT & MAP Array Mode máx. ar 4,75 m ; Unit Mode máx. ar 5,9 m ; OPEN Unit Mode máx. ar 2,7 m
• Medição AC (pinça): intervalo 150 mA ; resolução 0,1 mA ; diâmetro condutor máx. 61 mm
• Visores: Transmissor & Recetor = LCD gráfico ; Pinça = LCD de segmentos ; iluminação frontal e retroiluminação conforme componente
• Ambiental: Temp. operação trans./rec. -20 °C a 50 °C ; pinça -10 °C a 50 °C ; altitude operação 0–3000 m ; armazenamento 0–12.000 m
• Classificação IP / mecânica: Transmissor não operacional IP54 ; Recetor IP54 ; Pinça IP30 (mandíbula fechada) ; teste de queda 1 m
• Proteção transitória: 10 kV (1,2/50 μs) em unidades aplicáveis
• Alimentação: Transmissor 8×AA ; Recetor 4×AA ; Pinça 2×AA (alcalinas ou NiMH)
• Autonomia de bateria (típ.): Transmissor Array FAULT/MAP ≈15 h ; modos unidade ≈8–15 h ; Recetor ≈16 h ; Pinça >150 h (sem retroiluminação/spot)
• Dimensões e peso (com pilhas): Transmissor ≈244×180×106 mm ≈2,04 kg ; Recetor ≈183×75×43 mm ≈0,27 kg ; Pinça ≈257×116×46 mm ≈0,6 kg
