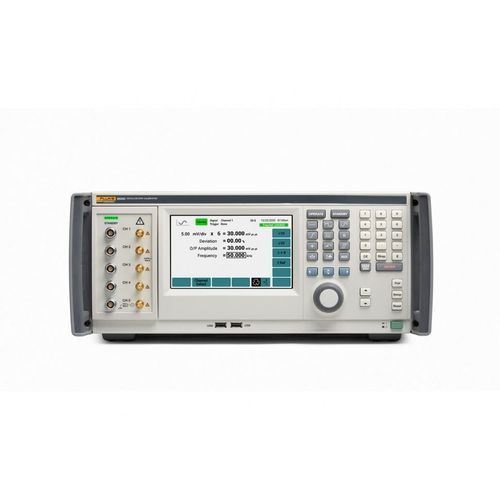

Calibrador para osciloscópio 9500C

multifuncionalde tensãopara instrumentos de medição elétrica

Os procedimentos de calibração de osciloscópios costumam exigir intervenções do operador, troca de cabos e equipamento especializado, especialmente para instrumentos multicanais. O Fluke 9500C fornece uma solução multicanal totalmente automatizada que reduz a incerteza de manuseio e aumenta a produtividade.

Recursos e vantagens

• Calibração multicanal totalmente automatizada com saídas simultâneas para evitar troca manual de cabos.
• Active Head Technology™ gera sinais na entrada do osciloscópio para minimizar incertezas de cabeamento e comutação.
• Arquitetura expansível: um mainframe controla até cinco cabeças Active Head destacáveis.
• Amplitude e faixa de frequência amplas para cobrir vários modelos e sensibilidades de osciloscópios.
• Pronto para integração: interfaces padrão e compatibilidade com MET/CAL® Plus para procedimentos automatizados e documentação rastreável.

Active Head Technology™ e automação
As cabeças 9540C geram sinais de calibração diretamente junto às entradas do instrumento, eliminando a necessidade de matrizes de chaveamento externas e fiações extensas. Isso reduz a incerteza de medição, melhora a repetibilidade e permite sequências de calibração sem intervenção para osciloscópios multicanais.

Capacidades de sinal principais

• Ondas senoidais niveladas até 4 GHz para calibração precisa de largura de banda.
• Saídas de pulso e quadradas com tempos de subida/descida de 70 ps / 150 ps / 500 ps (dependendo do modo).
• Faixa de amplitude desde µV até centenas de volts (ex.: 4,44 mV a 5,56 Vp‑p em 50 Ω; níveis altos ≈210 Vp‑p).
• Duplas saídas senoidais para verificar sensibilidade de trigger sem divisores externos.
• Verificação automática da impedância de entrada e comutação segura para 50 Ω antes de aplicar altas tensões.
• Funções auxiliares: saídas DC/corrente para calibração de sondas, vídeo composto, rampas, medição R/C e entrada AUX.

Software, integração e entregáveis
O sistema suporta IEEE‑488.2 (GPIB), USB e Ethernet e integra‑se com MET/CAL® Plus para automação total, programação de procedimentos e geração de relatórios. Itens padrão: ecrã tátil de 7", estojo de transporte e, conforme configuração, certificado de calibração rastreável (ISO 17025).

Aplicações típicas

• Laboratórios de calibração acreditados para calibrações periódicas.
• Fabricantes de osciloscópios, centros de assistência e linhas de teste de produção.
• Laboratórios de P&D e validação que exigem caracterização precisa e repetível.
