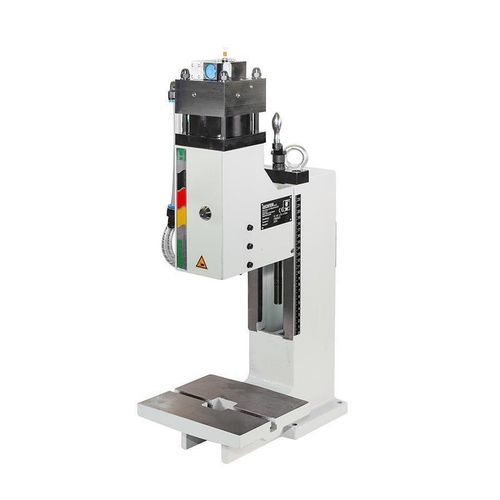

Prensa pneumática 4 LPL

para montagemcom pedal de comando

Visão geral
Prensa pneumática de ação linear projetada para operações de prensagem e montagem de precisão. Operação por botão de partida ou liberação por contato com a ferramenta. Peça de fixação removível e guia prismática ajustável sem folga que permitem manuseio seguro sem danificar a peça fixada.

Tabela de dimensões
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 778

Acessórios / Fornecimentos

• Prensa padrão sem acessórios
• Prensa padrão com garganta aumentada
• Prensa padrão com altura de instalação aumentada
• Mesa de suporte para fixação lateral na base da prensa (lado direito), ajustável em altura
• Contador de cursos pneumático
• Comando adicional por botão para acionamento definido (por ex., oficinas protegidas)
• Pedal
• Placa de centralização com furo central
• Base da prensa H aprox. 800 x L 690 x P 565 mm ajustável com elementos de apoio da máquina
• Base da prensa H aprox. 700 x L 690 x P 565 mm ajustável com elementos de apoio da máquina
• Mesa de suporte para fixação lateral na base da prensa (lado esquerdo), ajustável em altura
• Mesa deslizante pesada, mecânica
• Mesa deslizante pesada, mecânica com pino de travamento
• Suporte de fixação, aprox. H 160 x L 130 x P 118 mm (apenas para colunas com prolongamento aumentado)
• Suporte de fixação, aprox. H 160 x L 130 x P 58 mm (apenas para colunas com prolongamento aumentado)

Exclusivo GECHTER
Guia prismática ajustável sem folga. A peça fixada pode ser removida para a frente sem danificar o pino de fixação. 2x fixação de ranhura de mesa DIN 650 M8x10.

Especificações técnicas

• Tipo de prensa: Prensas pneumáticas de ação linear
• Operação: Botão de partida ou liberação por contato com a ferramenta
• Avanço: 120 mm
• Altura de instalação ajustável: 73 – 240 mm
• Força de prensagem / curso útil / pressão de serviço: 4 kN / 7,8 bar
• Comprimento do curso: 4 mm (5,9 mm com ferramenta segura)
• Força de prensagem / pressão de serviço (entrada alternativa): 56 kN / 6,5 bar
• Geração de força: Cilindro pneumático
• Pressão de serviço (faixa): 3 - 7,8 bar
• Furo de localização: Ø10 H7
• Peça fixada: Peça de fixação removível
• Guia antitorção: Guia prismática
• Guia ajustável sem folga: Por cunha de ajuste
• Ajuste de altura do conjunto guia: Manivela
• Fixação do conjunto guia por parafuso: 90 Nm
• Conexão mangueira: 1/4"
• Cor padrão: RAL 7035
• Peso: 36 kg
