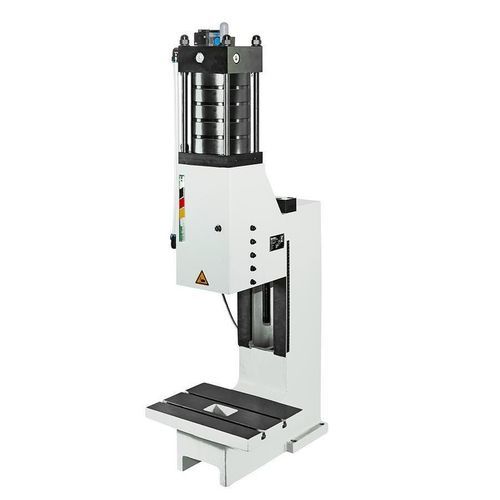

Prensa pneumática 56 LPL

de controle manualcom pedal de comandode ação direta

Tipo de produto

• Prensa pneumática de atuação linear
• Operação: botão de partida ou liberação por contacto da ferramenta
• Geração de força: cilindro pneumático

Tabela de dimensões
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1540

Acessórios / Opções
Base

• Prensa standard sem acessórios
• Prensa standard com garganta alargada
• Prensa standard com altura de instalação alargada

Acessórios

• Pino de fixação sem colar
• Pino de fixação com colar
• Base de prensa aprox. A 800 x L 690 x P 565 mm ajustável com elementos de apoio de máquina
• Base de prensa aprox. A 700 x L 690 x P 565 mm ajustável com elementos de apoio de máquina
• Mesa de apoio para fixação lateral na base da prensa (lado esquerdo), ajustável em altura
• Mesa de apoio para fixação lateral na base da prensa (lado direito), ajustável em altura
• Contador de curso pneumático
• Comando adicional por botão para acionamento definido (ex.: oficinas protegidas)
• Pedal
• Placa de centragem com furo central

Mesa deslizante

• Mesa deslizante de alta capacidade, mecânica
• Mesa deslizante de alta capacidade, mecânica com pino de bloqueio

Suporte de fixação

• Suporte de fixação aprox. H 160 x L 130 x P 58 mm (apenas para colunas com saliência aumentada)
• Suporte de fixação aprox. H 160 x L 130 x P 118 mm (apenas para colunas com saliência aumentada)

Características especiais
Guiamento prismático ajustável sem folga. A peça fixada pode ser removida para a frente sem danificar o pino de fixação.

Especificações técnicas

• Tipo de prensa: Prensas pneumáticas de atuação linear
• Operação: botão de partida ou liberação por contacto da ferramenta
• Saliência: 200 mm
• Altura de instalação ajustável: 120 - 370 mm
• Curso: 4 mm, 5,9 mm com ferramenta segura
• Força de prensagem / pressão de serviço: 56 kN / 6,5 bar
• Geração de força: cilindro pneumático
• Pressão de serviço: 3 – 6,5 bar
• Furo de localização: Ø25 H7
• Peça fixada: peça de fixação removível
• Guiamento anti-rotação: guia prismática
• Guiamento ajustável sem folga: por cunhas de ajuste
• Ajuste de altura da unidade de guia: catraca
• Apertos da unidade de guia por parafuso: 170 Nm
• Ligação de mangueira: 1/2‘‘
• Cor standard: RAL 7035
• Peso: 213 kg
