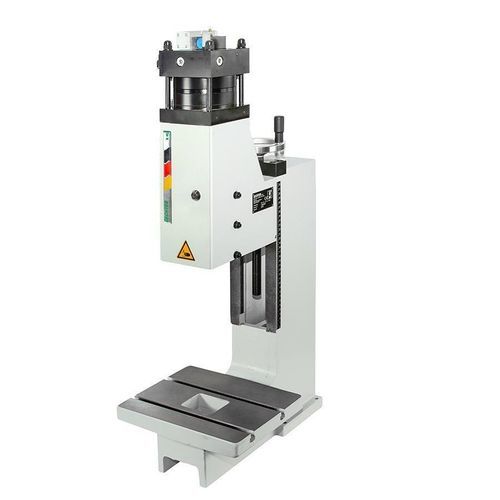

Prensa pneumática 13 LPLpara montagemcom pedal de comandode ação direta
Guardar nos favoritos
Comparar
Características
- Acionamento
- pneumática
- Função
- para montagem
- Outras características
- com pedal de comando, de ação direta
- Força
13 kN
- Curso
MÍN: 4 mm
(0,157 in)MÁX: 5,9 mm
(0,232 in)- Pressão máxima
MÍN: 3 bar
(44 psi)MÁX: 7 bar
(102 psi)- Peso
94 kg
(207 lb)
Descrição
Visão geral
Tabela de dimensões
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1101
Acessórios e opções
Exclusivo
Características / especificações técnicas
- Prensa pneumática de ação linear projetada para operações de prensagem de precisão e tarefas de montagem.
- Operação: botão de partida ou liberação por contato com a ferramenta.
Tabela de dimensões
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1101
Acessórios e opções
- Base: Prensa padrão sem acessórios
- Base: Prensa padrão com garganta alargada
- Base: Prensa padrão com altura de instalação aumentada
- Base de prensa aprox. Aprox. H 700 x L 690 x P 565 mm ajustável com elementos de apoio da máquina
- Base de prensa aprox. Aprox. H 800 x L 690 x P 565 mm ajustável com elementos de apoio da máquina
- Mesa de suporte para fixação lateral na base da prensa (lado esquerdo), altura ajustável
- Mesa de suporte para fixação lateral na base da prensa (lado direito), altura ajustável
- Contador de curso pneumático
- Comando de botão adicional para acionamento definido (por ex. para oficinas protegidas)
- Pedal
- Placa de centragem com furo central
- Pino de fixação sem colar
- Pino de fixação com colar
- Mesa deslizante de alta resistência, mecânica
- Mesa deslizante de alta resistência, mecânica com pino de bloqueio
- Suporte de fixação aprox. H 160 x L 130 x P 118 mm (apenas para colunas com avanço aumentado)
- Suporte de fixação aprox. H 160 x L 130 x P 58 mm (apenas para colunas com avanço aumentado)
Exclusivo
- Guia prismática ajustável sem folga. A peça presa pode ser removida para a frente sem danificar o pino de fixação.
- Fixação da mesa: 2x DIN 650 M8x10 (ilustrado)
Características / especificações técnicas
- Tipo de prensa: Prensas pneumáticas de ação linear
- Operação: botão de partida ou liberação por contato com a ferramenta
- Avanço (overhang): 160 mm
- Altura de instalação ajustável: 100 - 315 mm
- Curso: 4 mm, 5,9 mm com ferramenta segura
- Força de prensagem / pressão de serviço: 13 kN / 7 bar
- Geração de força: Cilindro pneumático
- Pressão de serviço: 3 - 7 bar
- Furo de localização: Ø15 H7
- Peça presa: Peça de fixação removível
- Guia antivirada: Guia prismática
- Guia ajustável sem folga: Por cunhas de ajuste
- Regulação em altura da unidade de guia: Manivela
- Momento de aperto por parafuso de fixação da unidade de guia: 120 Nm
- Mangueira de ligação: 1/4"
- Cor padrão: RAL 7035
- Peso: 94 kg
