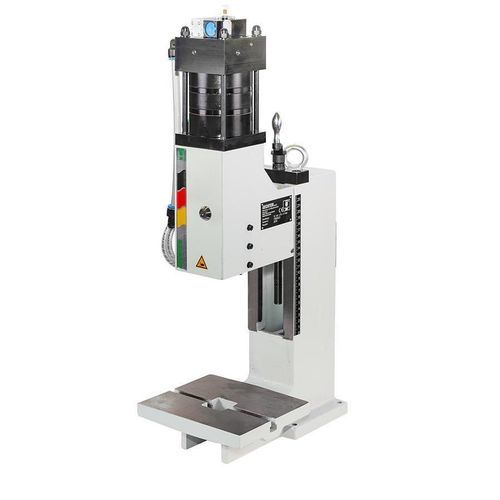

Prensa pneumática 12 LPL

de compressãocom pedal de comando

Visão geral do produto
Prensa pneumática linear LPL com força de prensagem de 12 kN. Funcionamento por botão de partida ou disparo por contacto da ferramenta. Geração de força por cilindro pneumático. Curso 4 mm (5,9 mm com ferramenta de segurança). Altura de instalação regulável entre 73 – 240 mm. Saliente 120 mm. Furo de localização Ø10 H7. Peça de aperto removível. Guia prismática ajustável sem folga. Ajuste de altura por manivela. Cor padrão RAL 7035. Peso aprox. 42 kg.

Tabela de dimensões
A2: 800
B: 580
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 4 (5,9)
Ymax: 929

Acessórios e variantes (exemplos)

• Base: Prensa padrão com altura de instalação aumentada
• Prensa padrão sem acessórios
• Prensa padrão com saliente aumentado

Acessórios

• Placa de centralização com furo central
• Base da prensa H aprox. 800 x L 690 x P 565 mm ajustável com elementos de apoio de máquina
• Base da prensa H aprox. 700 x L 690 x P 565 mm ajustável com elementos de apoio de máquina
• Mesa de suporte para fixação lateral à base (lado esquerdo), altura ajustável
• Mesa de suporte para fixação lateral à base (lado direito), altura ajustável
• Contador de cursos pneumático
• Comando adicional por botão para acionamento definido (ex.: oficinas protegidas)
• Pedal

Mesa deslizante

• Mesa deslizante resistente, mecânica
• Mesa deslizante resistente, mecânica com trava

Suporte de fixação

• Suporte de fixação aprox. H 160 x L 130 x P 58 mm (apenas para colunas com saliente aumentado)
• Suporte de fixação aprox. H 160 x L 130 x P 118 mm (apenas para colunas com saliente aumentado)

Características únicas
Guia prismática ajustável sem folga. A peça de aperto pode ser removida para a frente sem danificar o pino de fixação.

Características / especificações técnicas

• Tipo de prensa: Prensa pneumática linear
• Operação: Botão de partida ou disparo por contacto da ferramenta
• Saliente: 120 mm
• Altura de instalação regulável: 73 – 240 mm
• Curso: 4 mm (5,9 mm com ferramenta de segurança)
• Força de prensagem: 12 kN
• Geração de força: Cilindro pneumático
• Pressão de serviço: 3 - 7,8 bar
• Furo de localização: Ø10 H7
• Peça de aperto: Peça de aperto removível
• Guia: Prisma, ajustável sem folga por cunhas de ajuste
• Ajuste de altura: Manivela
• Aperto por parafuso: 90 Nm
• Ligação de mangueira: 1/4"
• Cor padrão: RAL 7035
• Peso: 42 kg
