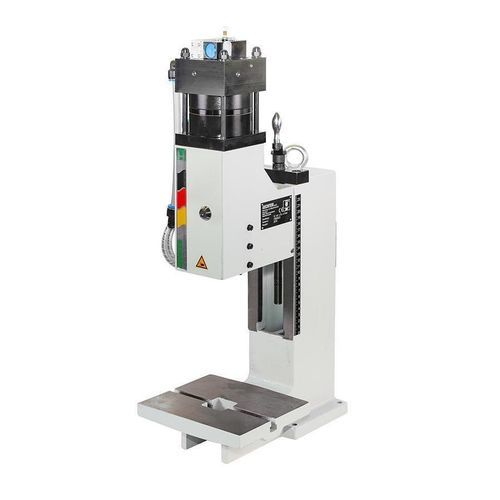

Prensa pneumática 8 LPL

de conformaçãopara montagem

Visão geral do produto
A prensa pneumática linear LPL fornece 8 kN de força de prensagem com curso de 4 mm (5,9 mm com ferramenta de segurança). Destinada a operações repetitivas de prensagem, montagem e conformação que exigem altura de instalação ajustável e guia precisa.

Tabela de dimensões

• A2: 800
• B: 580
• C: 415
• D: 200
• E: 120
• F: 92
• G: 75
• U: 21
• V: Ø 10 H7
• X: 73-240
• X1: 4 (5,9)
• Ymax: 778

Acessórios / Fornecimentos (seleção mostrada na página)

• Base: Prensa padrão sem acessórios
• Prensa padrão com alcance ampliado
• Prensa padrão com altura de instalação ampliada
• Pedal
• Placa de centragem com furo central
• Base de prensa (aprox. H 800 x W 690 x D 565 mm) ajustável com elementos de apoio da máquina
• Base de prensa (aprox. H 700 x W 690 x D 565 mm) ajustável com elementos de apoio da máquina
• Mesa de apoio para fixação lateral à base da prensa (lado esquerdo), ajustável em altura
• Mesa de apoio para fixação lateral à base da prensa (lado direito), ajustável em altura
• Contador de cursos pneumático
• Controle adicional por botão para acionamento definido (ex.: oficinas protegidas)
• Mesa deslizante de grande carga (mecânica)
• Mesa deslizante de grande carga, mecânica com pino de bloqueio
• Variantes de suporte de fixação (aprox. H 160 x W 130 x H 58 mm e H 160 x W 130 x H 118 mm)

Único
Guia prismática ajustável sem folga. A peça fixada pode ser removida para a frente sem danificar o pino de fixação. Montagem: 2x DIN 650 M8x10.

Especificações técnicas

• Tipo de prensa: Prensa pneumática de atuação linear
• Operação: Botão de partida ou liberação por contato da ferramenta
• Sobresaída: 120 mm
• Altura de instalação ajustável: 73 – 240 mm
• Força de prensagem / curso de potência / pressão de operação: 8 kN / 7,8 bar
• Comprimento do curso: 4 mm (5,9 mm com ferramenta segura)
• Geração de força: Cilindro pneumático
• Pressão de operação: 3 - 7,8 bar
• Furo de localização: Ø10 H7
• Peça presa: Peça presa removível
• Guia antivirotação: Guia prismática
• Guia ajustável sem folga: Por cunhas de ajuste
• Ajuste de altura do conjunto de guia: Manivela
• Fixação do conjunto de guia por parafuso (torque): 90 Nm
• Conexão pneumática: 1/4"
• Cor padrão: RAL 7035
• Peso: 40 kg
