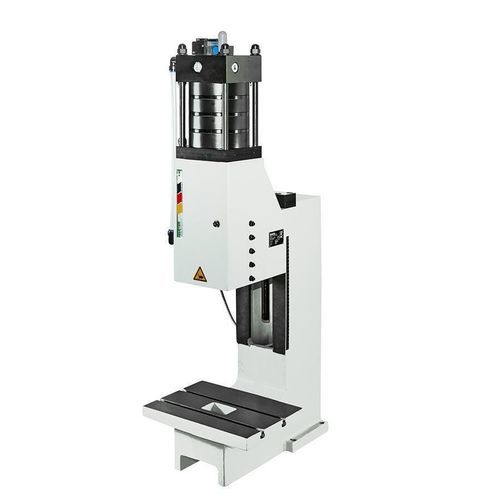

Prensa pneumática 45 LPL

de conformaçãopara montagemde alavanca

Produto
Prensa pneumática de alavanca LPL, força de prensagem 45 kN. Indicada para operações repetitivas de prensagem, conformação e montagem em produção industrial.

Tabela de dimensões
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1465

Fornecimentos / Acessórios

• Base: Prensa padrão sem acessórios
• Base: Prensa padrão com garganta alargada
• Base: Prensa padrão com altura de instalação alargada
• Acessórios: Pino de fixação sem colar
• Acessórios: Pino de fixação com colar
• Acessórios: Base para prensa aprox. H 800 x W 690 x D 565 mm ajustável com elementos de apoio de máquina
• Acessórios: Base para prensa aprox. H 700 x W 690 x D 565 mm ajustável com elementos de apoio de máquina
• Acessórios: Mesa de suporte para fixação lateral na base da prensa (lado esquerdo), altura ajustável
• Acessórios: Mesa de suporte para fixação lateral na base da prensa (lado direito), altura ajustável
• Acessórios: Contador de curso pneumático
• Acessórios: Comando de botão adicional para disparo definido (ex.: oficinas protegidas)
• Acessórios: Pedal
• Acessórios: Placa de centralização com furo central
• Mesa deslizante: Mesa deslizante heavy-duty, mecânica
• Mesa deslizante: Mesa deslizante heavy-duty, mecânica com pino de bloqueio
• Suporte de fixação: Suporte aprox. H 160 x W 130 x H 58 mm (apenas para colunas com avanço aumentado)
• Suporte de fixação: Suporte aprox. H 160 x W 130 x H 118 mm (apenas para colunas com avanço aumentado)

Características únicas
Guiagem prismática ajustável sem folga. A peça presa pode ser removida para a frente sem danificar o pino de fixação.

Especificações técnicas

• Tipo de prensa: Prensa pneumática de alavanca
• Operação: Botão de início ou disparo por contacto da ferramenta
• Avanço (overhang): 200 mm
• Altura de instalação ajustável: 120 - 370 mm
• Curso: 4 mm; 5,9 mm com ferramenta segura
• Força de prensagem / pressão de serviço: 45 kN / 6,5 bar
• Geração de força: Cilindro pneumático
• Pressão de serviço: 3 – 6,5 bar
• Furo de localização: Ø25 H7
• Peça presa: Peça presa removível
• Guiagem anti-rotação: Guiagem prismática
• Guiagem ajustável sem folga: Por cunhas de ajuste
• Ajuste de altura unidade de guia: Catraca
• Afixação unidade de guia por parafuso: 170 Nm
• Ligação pneumática: 1/2"
• Cor padrão: RAL 7035
• Peso: 208 kg
