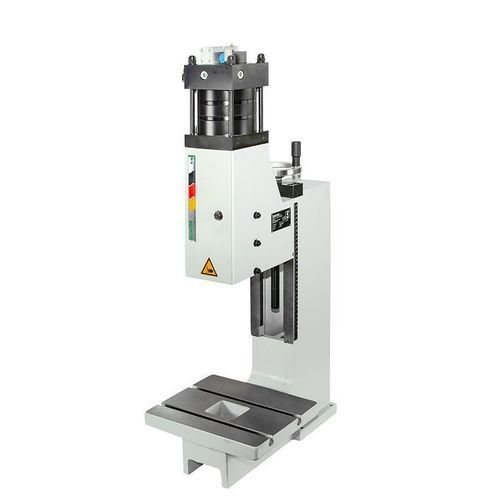

Prensa pneumática 20 LPL

de alavancacom pedal de comando

Geral
Prensa de alavanca pneumática modelo LPL com força nominal de 20 kN. Projetada para operações de prensagem e montagem de precisão, com peça de fixação removível e guia prismática ajustável sem folga. Altura de instalação e opções de curso adequadas para produção repetitiva e trocas de ferramenta.

Tabela de dimensões
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1161

Acessórios / Fornecimentos

• Prensa padrão sem acessórios
• Prensa padrão com garganta ampliada
• Prensa padrão com altura de instalação ampliada
• Base de prensa Aprox. H 700 x L 690 x P 565 mm, ajustável com elementos de apoio de máquina
• Mesa de apoio para fixação lateral na base da prensa (lado esquerdo), altura ajustável
• Mesa de apoio para fixação lateral na base da prensa (lado direito), altura ajustável
• Contador de curso pneumático
• Comando adicional por botão para disparo definido (por ex., oficinas protegidas)
• Pedal
• Placa de centralização com furo central
• Pino de fixação sem colar
• Pino de fixação com colar
• Base de prensa Aprox. H 800 x L 690 x P 565 mm, ajustável com elementos de apoio de máquina
• Mesa deslizante heavy-duty, mecânica
• Mesa deslizante heavy-duty, mecânica com pino de travamento
• Suporte de fixação aprox. H 160 x L 130 x H 118 mm (apenas para colunas com alcance ampliado)
• Suporte de fixação aprox. H 160 x L 130 x H 58 mm (apenas para colunas com alcance ampliado)

Único
Guia prismática ajustável sem folga que assegura orientação sem torção. A peça de fixação removível pode ser retirada para a frente sem danificar o pino de fixação, facilitando trocas de peça e manutenção.

Características / Especificações técnicas

• Série do modelo: LPL
• Força nominal: 20 kN
• Operação: Botão de partida ou liberação por contato da ferramenta
• Alcance (overhang): 160 mm
• Altura de instalação ajustável: 100 - 315 mm
• Curso: 4 mm (5,9 mm com ferramenta de segurança)
• Força / pressão de serviço: 20 kN / 7 bar
• Geração de força: Cilindro pneumático
• Faixa de pressão de serviço: 3 - 7 bar
• Furo de alojamento: Ø15 H7
• Peça fixada: Peça de fixação removível
• Guia antitorsão: Guia prismática
• Guia ajustável sem folga: Por cunhas de ajuste
• Ajuste de altura da unidade de guia: Manivela
• Apertos por parafuso: 120 Nm
• Conexão pneumática: 1/4"
• Cor padrão: RAL 7035
• Peso: 96 kg
