Resfriador de ar FH DC

para fornos e estufasindustrialcom condensação a ar

Visão geral do produto

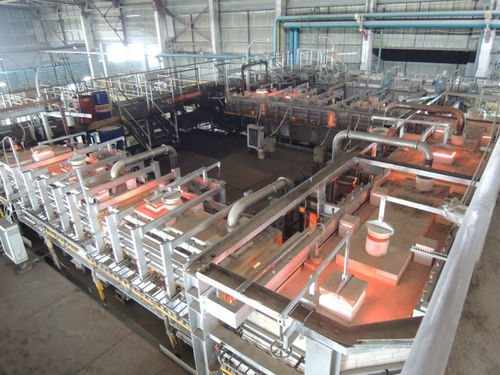

Glass Service projeta e fornece distribuidores e forehearths para condicionamento térmico controlado do vidro antes da conformação. Disponíveis com refrigeração direta (FH DC) e combinada indireta/direta (FH DC-IC), estas unidades enfocam homogeneidade térmica, controlo de arrefecimento e ocupação reduzida de espaço.

Principais características

• Larguras disponíveis: 400–1500 mm
• Profundidade do vidro: 178–250 mm (dependente do modelo e tipo de vidro)
• Opções de arrefecimento: arrefecimento central direto (DC), arrefecimento radiante indireto (DC-IC) e combinações; arrefecimento inferior opcional para linhas de alto pull
• Controlo de ignição independente esquerda/direita e medição de temperatura por pirómetros óticos ou termopares de platina

FH DC – Arrefecimento direto

• Canal de arrefecimento central separado que minimiza a interação com zonas de aquecimento laterais
• Distribuição uniforme do fluxo de ar de arrefecimento ao longo de toda a zona
• Conceção simples dos blocos refratários para instalação mais rápida e redução de custos
• Possível redução do comprimento total graças ao arrefecimento central, poupando espaço de instalação
• Conceção mecânica com elevada resistência à flexão

FH DC-IC – Arrefecimento indireto + direto

• Combinação de placas radiantes com perfil sinusoidal para arrefecimento radiante uniforme e arrefecimento central por ar
• Separação dos gases residuais do ar de arrefecimento – recomendado para distribuidores/forehearths de baixo pull e vidros especiais
• Ajuste pelo operador da combinação entre arrefecimento radiante e direto para otimizar a homogeneidade
• Arrefecimento inferior disponível para instalações de alto pull

Conceito arrefecimento direto vs indireto
Arrefecimento direto: fluxo controlado de ar frio ao longo da linha central do forehearth proporciona arrefecimento central rápido e resposta ágil durante trocas de produção. Arrefecimento indireto: as placas radiantes transferem calor por radiação para um arrefecimento central suave sem impacto direto do ar.

Especificações técnicas

• Larguras do forehearth: 400–1500 mm (14"–54" dependendo do modelo)
• Profundidade do vidro: tipicamente 178–250 mm (6"–9") dependendo da cor e do tipo de vidro
• Intervalos de modelos: FH DC K16–K54; FH DC-IC K26–K54
• Controlo de temperatura: ignição independente esquerda/direita
• Motor de ventilador de ar de arrefecimento: exemplo 3~ 400 VAC 50 Hz – 0,55 kW (típico)
• Conceção refratária: blocos simples para instalação facilitada e elevada resistência à flexão
• Superfícies de arrefecimento indireto: placas radiantes com perfil sinusoidal para melhorar a transferência de calor
