Válvula com atuador elétrico

manualde regulaçãode regulação de fluxo

Informações gerais
A Glass Service fabrica a válvula de porta de ar ajustável mod. VV para controlo preciso do caudal de ar em queimadores e sistemas de combustão. A válvula fornece caudal de ar variável através de um orifício retangular ajustável; a regulação pode ser manual ou ligada a controlo automático. O orifício ajustável permite dimensionamento em obra após instalação. As partes internas são reparáveis sem remover a válvula da tubagem.

Materiais
A válvula possui corpo em ferro fundido com componentes internos usinados em alumínio Anticorodal e buchas em bronze autolubrificante. As juntas são em NBR. O corpo do misturador e a câmara de mistura são usinados a partir de peças fundidas; o bocal calibrado é em latão e personalizável.

Funcionamento
O controlo efetua-se pela manípula de ajuste da cortina (altura do orifício) e pelo eixo de comando do núcleo (largura do orifício). A rotação da manípula desloca a cortina para abrir/fechar o orifício; a rotação do eixo descobre proporcionalmente o orifício retangular. A capacidade de caudal depende da altura e largura do orifício em relação à saída. Operação manual ou integrável com atuadores para controlo automático.

Principais características

• Melhores características de fluxo em comparação com o projeto de válvula borboleta
• Orifício ajustável para limitar a taxa máxima de fluxo
• Controlo do fluxo de ar a pressão variável para queimadores e sistemas de combustão
• Corpo em ferro fundido para estabilidade estrutural
• Instalação sem restrição de orientação
• Três tamanhos de corpo (B, C, D) cobrindo ampla gama de trabalho
• Desmontagem em linha para manutenção rápida
• Compatível com ligação direta ou ligada a atuadores

Dimensões principais da válvula (mm)
TYPE | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R
BODY B | M6 | 42 | 114.4 | 224 | 100 | 8 | 12 | 38 | 49 | 84 | 84 | 7 | R6 | 42 | M6 | 42
BODY C | M6 | 70 | 137 | 254 | 120 | 8 | 12 | 38.5 | 62 | 102 | 102 | 9 | R6 | 50 | M6 | 50
BODY D | M6 | 70 | 187.5 | 319 | 164 | 8 | 12 | 38.5 | 85 | 140 | 142 | 10.5 | R6 | 80 | M8 | 60

Dimensões do kit de ligação (mm)
VALVE SIZE | A | B | C | D | E | F | G | H | I
B - DN40 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G1"1/2
B - DN50 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G2"
C - DN50 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"
C - DN65 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"1/2
C - DN80 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 40.5 | G3"
D - DN80 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G3"
D - DN100 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G4"

Instalação

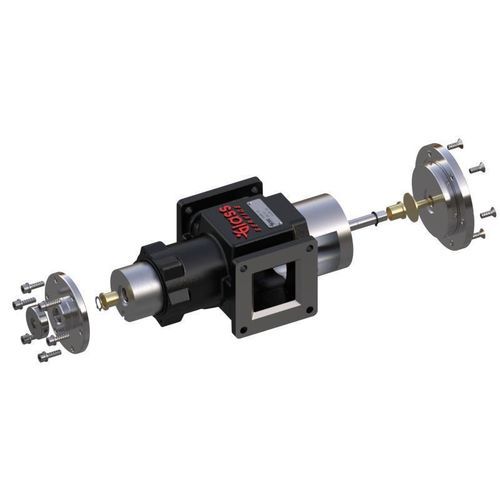

A válvula vem com apoios de montagem roscados para facilitar a instalação de motores de controlo standard. Um kit de alavanca é fornecido para ligação a servomotores. Kits de montagem opcionais permitem a conversão para ligação roscada. Cada flange necessita de quatro parafusos para fixação.

Manutenção
Os componentes internos são acessíveis e podem ser limpos ou substituídos em linha sem remover a válvula da tubagem, reduzindo o tempo de inatividade.

Especificações técnicas

• Modelo: mod. VV
• Função: válvula de porta ajustável para controlo de fluxo (manual ou automático)
• Não adequada como válvula de corte
• Material do corpo: ferro fundido
• Componentes internos: alumínio Anticorodal
• Bucha: bronze autolubrificante
• Juntas: NBR
• Bocal: latão, personalizável
• Instalação: sem restrição de orientação; apoios de montagem roscados para atuadores; kit de alavanca para servomotores disponível
• Manutenção: partes internas reparáveis em linha sem remoção da tubagem
• Tamanhos disponíveis: B, C, D (ver tabela de dimensões acima)
