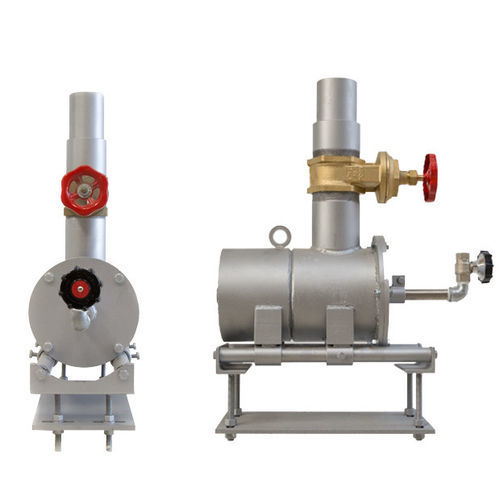

Queimador radiante BR – HT

a gás naturala gáspara vidro

Descrição geral
Glass Service fornece sistemas completos de queimadores ar‑gás para aplicações de fusão e distribuição de vidro. O fornecimento pode incluir o queimador e todos os acessórios necessários: válvulas de ar e gás, juntas/flexíveis, placas de orifício para balanceamento/medição de fluxo e tubagem termicamente isolada quando for necessário ar primário pré‑aquecido.

Visão geral
A série BR cobre potências nominais de 145 a 1600 kW. Estão disponíveis dois tipos de chama: chama luminosa (LF) para a área de fusão e chama clara (NF) para a zona do distribuidor. Os queimadores podem ser instalados com tubagem de alimentação por cima ou por baixo. O bloco do queimador pode ser fornecido pela GLASS SERVICE ou fabricado pelo cliente segundo desenhos GLASS SERVICE. Uma variante de alta temperatura, BR – HT, é adequada para serviço até 800 °C.

Características de design
Os queimadores BR têm um caminho de chama de baixa inércia para evitar picos locais de temperatura na cúpula do forno e os rat‑holes associados. A radiação da chama é concentrada no espectro visível (melhorando a transferência radiativa para o vidro). Principais características:

• Caminho de chama de baixa inércia
• Alta radiação no espectro visível (500–2000 nm)
• Regulação externa contínua do comprimento de chama para ajuste preciso (modelo de dupla impulsão disponível)
• Componentes facilmente removíveis para manutenção
• Compatível com gás natural ou GPL
• Várias dimensões disponíveis

Modelo dupla impulsão (BR‑DI)
O BR‑DI incorpora um desenho especial do bico que permite alterar o comprimento da chama sem modificar o bico. O ajuste é efetuado por uma válvula manual instalada na lança do queimador. A tecnologia dupla impulsão está disponível apenas para queimadores de chama altamente luminosa.

Tabelas de produto (modelos e dados técnicos)
Série BR – Modelos e potência nominal
Model | Size (inch) | Nominal power (kW)
BR 3 | 3 | 145
BR 4 | 4 | 220
BR 5 | 5 | 290
BR 6 | 6 | 365
BR 8 | 8 | 730
BR 12 | 12 | 1600

Série BR – Dados de ar / gás e chama
Parameter | BR 3–4 | BR 5–6–8 | BR 12
Max. air temperature (°C) | 400 | 600 | 600
Air pressure (mbar) | 30 | 35 | 35
Gas pressure (mbar) | 25 | 30 | 30
Flame length (m) | 0.3–0.7 (tamanhos pequenos) | 0.7–3 (tamanhos médios) | 1.5–4.5 (maior)

Série BR – Tubagem de entrada e dimensões
Gas inlet piping (A) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 1" | 1"1/4 | 1"1/2 | 1"1/2 | 2" | 2"

Air inlet piping (B) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 3" | 4" | 5" | 6" | 8" | 12"

Dimensões (mm) – Exemplo (C / D / E / F) por grupo de modelos:
BR 3: C 168, D 540, E 250, F 384
BR 4: C 219, D 550, E 250, F 435
BR 5: C 244, D 570, E 260, F 455
BR 6: C 273, D 920, E 320, F 480
BR 8: C 324, D 1020, E 370, F 570
BR 12: C 457, D 1063, E 365, F 700

BR‑DI (Dupla impulsão) – Modelos e potência nominal
Model | Size (inch) | Nominal power (kW)
BR DI 5 | 5 | 290
BR DI 6 | 6 | 365
BR DI 8 | 8 | 730
BR DI 12 | 12 | 1600

BR‑DI – Dados típicos
Max. air temperature (°C) | 600
Air pressure (mbar) | 30
Gas pressure (mbar) | 30
Flame length (m) | 0.7–3 (dependendo do modelo)
Os diâmetros de entrada de gás A (inch) e de ar B (inch) refletem as dimensões da série BR consoante o modelo.

Notas adicionais
A forma da chama (luminosa ou clara) é determinada pelo tipo de bico. O comprimento de chama ajusta‑se alterando o tamanho do bico ou, nos modelos BR‑DI, através da válvula manual. Placas de orifício são utilizadas para controlo de fluxo e equilíbrio de perdas de carga. Está disponível uma versão de alta temperatura (BR – HT) até 800 °C.

Especificações técnicas

• Manufacturer / Brand: GLASS SERVICE
• Nome comercial: BR – HT (versão alta temperatura)
• Modelos disponíveis: BR 3, BR 4, BR 5, BR 6, BR 8, BR 12 e BR‑DI 5/6/8/12
• Intervalo de potência nominal: 145 kW a 1600 kW
• Tipos de chama: chama luminosa (LF) para a zona de fusão; chama clara (NF) para a zona do distribuidor
• Radiação da chama: concentrada no espectro visível (500–2000 nm)
• Comprimento da chama: faixas típicas de 0,3 m até 4,5 m dependendo do modelo
• Combustível: gás natural ou GPL
• Opções de temperatura do ar de entrada: padrão e versões até 600 °C (algumas dimensões) e versão especial até 800 °C (BR – HT)
• Opção de controlo: tecnologia dupla impulsão para regulação contínua externa do comprimento da chama (BR‑DI)
• Manutenção: componentes concebidos para fácil remoção durante a manutenção
