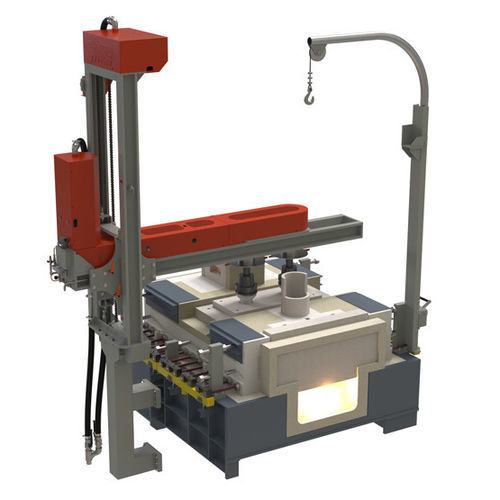

Misturador de pás

verticalpara líquidospara a indústria do vidro

Descrição geral
Os mecanismos agitadores Glass Service homogenizam o vidro na fornalha de afinamento para remover defeitos de superfície e garantir mistura uniforme, especialmente em fornos de coloração. Aplicações típicas: remoção de cat scratches, remoção de cordas e mistura do vidro.

Projeto para condições severas
As peças expostas a altas temperaturas utilizam materiais selecionados para aumentar a fiabilidade e reduzir a manutenção: estruturas em aço, rolamentos para alta temperatura e acoplamentos de libertação rápida são padrão.

Composição típica
Um mecanismo agitador normalmente inclui:

• Estrutura de suporte em aço
• Sistema de elevação manual ou motorizado para remoção da unidade de agitação
• Agitadores (tipo pá ou tipo parafuso)
• Sistema de controlo (armário central ou painel local)

Sistemas disponíveis
Glass Service produz os seguintes sistemas:

• Máquina agitadora tipo bandeira
• Máquina agitadora X‑Y (movimentos nos eixos X e Y)

Tipo bandeira: características

• Coluna vertical em aço de grande diâmetro
• Movimento vertical manual ou motorizado
• Acoplamento rápido para parafusos ou pás refractárias
• Sistema de refrigeração e lubrificação dos rolamentos por ar comprimido
• Até 5 rotores instaláveis
• Substituição fácil de pás/parafusos e manutenção simplificada

Tipo bandeira: componentes e transmissão
O equipamento é composto por:

• Coluna vertical em tubo de aço de grande diâmetro
• Mecanismo de subida/descida na coluna por cremalheira manual (opção motorizada)
• Sistema de acionamento com motor elétrico e redutor com controlo manual de velocidade
• Transmissão por corrente, tensor e pinhão
• Roscas com rolamentos de grafite para alta temperatura
• Sistema de acoplamento rápido para parafusos ou pás refractárias
• Sistema de ar comprimido com filtro e regulador de pressão para refrigeração/lubrificação dos rolamentos
• Proteção térmica
• Caixa de comando com inversor, paragem de emergência e arranque/paragem

Mecanismo X‑Y: vantagens e movimentos
O mecanismo X‑Y reduz o espaço de instalação e simplifica a manutenção. O movimento vertical é acionado por motor; o movimento Y desloca-se sobre duas guias reforçadas. Os fusos trabalham em grandes rolamentos de grafite. Vantagens:

• Espaço de instalação mínimo
• Manutenção afastada da área mais quente da fornalha
• Reposicionamento preciso dos fusos sobre a fornalha

Rotores e transmissão
O grupo de transmissão dos rotores está localizado no topo do braço portachuck. Os rotores são acionados por motor e redutor, permitindo controlo preciso da velocidade de rotação. A direção de rotação pode ser selecionada por rotor ou sincronizada; inversor opcional para controlo de velocidade. Partes móveis com proteções em aço; o conjunto de transmissão é refrigerado e lubrificado por ar comprimido. Acoplamento rápido chuck‑rotor compatível com qualquer tipo de rotor disponível no mercado.

Manutenção e substituição
Pás e parafusos são concebidos para fácil remoção e substituição com espaço lateral mínimo. Sequências típicas e esquemas são fornecidos para facilitar a remoção e instalação segura.

Opções
Opções disponíveis:

• Embreagem pneumática (limita o binário e protege rotores vizinhos; abertura detetável com paragem e alarme)
• Elevação vertical motorizada
• Controlo por inversor para rotação de fusos (AUTO/MAN, variação de velocidade incremental, visor e controlo DCS remoto via 4‑20 mA)

Especificações técnicas

• Altura vertical (tipo bandeira): Aprox. 2.275 mm – personalizável
• Curso vertical (tipo bandeira): Aprox. 950 mm – personalizável
• Distância do centro da fornalha à coluna de suporte: personalizável
• Número de rotores (tipo bandeira): 1 a 5
• Peso máx. por agitador (tipo bandeira): 120 kg
• Velocidade agitador (parafuso, tipo bandeira): 4,8 – 26 rpm (ajuste manual)
• Velocidade agitador (pá, tipo bandeira): 1,3 – 12,6 rpm (ajuste manual)
• Potência instalada (tipo bandeira): 0,75 kW
• Alimentação (tipo bandeira): 380 V 3 Ph – 50 Hz / 440 V 60 Hz
• Dimensões gerais (X‑Y): conforme dimensões da fornalha
• Número de rotores (X‑Y): 1 a 5
• Intereixo rotores (X‑Y): sob medida
• Peso máx. por agitador (X‑Y): 60 kg
• Velocidade agitador (parafuso, X‑Y): 4,8 – 26 rpm (ajuste manual)
• Velocidade agitador (pá, X‑Y): 1,3 – 12,6 rpm (ajuste manual)
• Potência instalada (X‑Y): 0,75 kW
• Potência instalada para elevação do braço (X‑Y): 0,18 kW
• Alimentação (X‑Y): soluções diversas e personalizadas
