Ejetor Venturi para gás MV2 series

para aplicações industriaisregulávelcompacto

Descrição geral
Glass Service fabrica um misturador Venturi preciso e personalizável para controlar a relação ar/gás em aplicações industriais de queimadores. A unidade é composta por uma carcaça usinada em ferro fundido com um insert Venturi feito sob medida e calibrado de acordo com as especificações. O efeito Venturi combinado com um regulador de agulha permite que o gás seja arrastado pelo fluxo de ar e misturado antes de ser enviado ao queimador. O ajuste inicial da relação ar/combustível é realizado através da válvula integrada.

Características do misturador

• Baixa perda de pressão
• Múltiplas combinações de tamanhos (DN40–DN80)
• Conexão flangeada para inspeção, limpeza e regulação de capacidade
• Design compacto, reversível e sem restrição de orientação
• Construção em ferro fundido para confiabilidade operacional
• Válvula de ajuste de gás incorporada
• Bico intercambiável e haste ajustável para medição precisa do gás
• Fácil desmontagem para manutenção rápida e escalabilidade
• Relação de combustão ar/combustível consistente

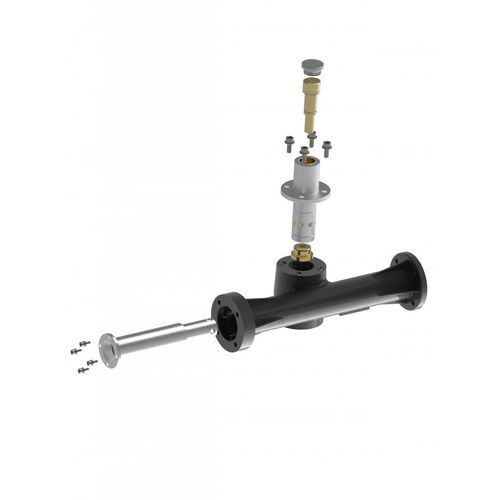

Materiais e construção
O corpo do misturador e a câmara de mistura são usinados a partir de uma única peça fundida. O insert Venturi é fabricado em Aluminum Anticorodal e é calibrado sob medida. O bico (spud) é em latão e totalmente configurável conforme o diâmetro necessário.

Princípio de funcionamento
O ar que passa pela garganta do Venturi cria uma depressão que succiona o gás através do bico calibrado. A mistura ar/gás recupera pressão na câmara de mistura enquanto a velocidade do fluxo diminui. A quantidade de gás é controlada pela válvula de haste e pela troca do bico intercambiável para modificar o diâmetro interno, permitindo uma medição precisa.

Critérios de projeto
Prática recomendada: pressão de entrada de ar ≈ 3,5 × pressão do misturador para gerar energia de arraste suficiente. Recomenda-se uma queda de pressão no Venturi ≥ 66% do sistema; valores de teste indicam ≈71% com uma relação 3,5:1. Manter aproximadamente uma relação 2,5:1 entre a área do orifício de ar do misturador e a área de saída do queimador.

Instalação
A montagem é simples: 4 parafusos por flange fixam o misturador. A unidade suporta instalação simétrica e a entrada de gás é intercambiável conforme a linha de fornecimento. Evitar curvas imediatamente após o misturador e deixar uma distância mínima de 5× o diâmetro do tubo entre a saída do misturador e o queimador para evitar instabilidades de combustão.

Manutenção
Projetado para manutenção e calibração rápidas: ao remover os parafusos da flange tem-se acesso ao insert Venturi, ao bico e à válvula para inspeção, limpeza ou substituição.

Dimensões gerais (mm) e tamanhos disponíveis
Tamanho | H | L | P
DN40 | 142 | 325 | 124,5
DN50 | 142 | 375 | 143,3
DN65 | 154,5 | 425 | 163,5
DN80 | 193,5 | 605 | 185

Modelo / Potência / Código / Inserts (resumo)
Tamanho | POTÊNCIA (kW) | MODELO | CÓDIGO | DIÂMETRO INSERT INT. [MM] | PERFURO BICO [MM]
DN40 | 98 | G-MAIGLA00065MV | MV2-40 | 20 | 8
DN50 | 158 | G-MAIGLA00066MV | MV2-50 | 26 | 12
DN65 | 265 | G-MAIGLA00067MV | MV2-65 | 34 | 18
DN80 | 366 | G-MAIGLA00069MV | MV2-80 | 40 | 22

Características / especificações técnicas

• Produto: misturador Venturi (premix Venturi para mistura ar/gás)
• Construção: corpo e câmara de mistura usinados a partir de uma única peça fundida
• Material do insert: Aluminum Anticorodal (calibrado sob medida)
• Material do bico: latão (calibrado, configurável)
• Material da carcaça: ferro fundido
• Válvula de ajuste de gás incorporada para regulagem inicial da relação ar/combustível
• Bico intercambiável + haste ajustável (válvula de haste) para medição precisa do gás
• Conexão flangeada para inspeção, limpeza e regulação de capacidade
• Design reversível, compacto e sem restrição de orientação
• Recomendações de instalação: pressão de entrada de ar ≈ 3,5 × pressão do misturador; queda de pressão Venturi ≥ 66% do sistema; ≈2,5:1 área do orifício de ar do misturador / área de saída do queimador
• Tamanhos nominais disponíveis: DN40, DN50, DN65, DN80
• Potência típica (kW) por tamanho: DN40=98, DN50=158, DN65=265, DN80=366
• Exemplos de códigos de modelo: MV2-40, MV2-50, MV2-65, MV2-80 (ver tabela resumo)
