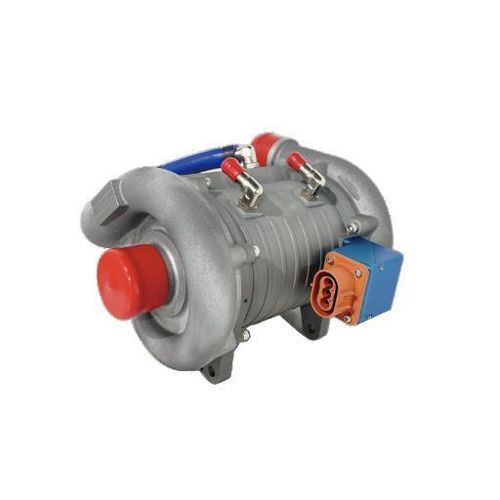

Compressor centrífugo DK-GF150-3.0D

de arCCestacionário

Visão geral
A DK-GF150-3.0D é um compressor de ar para célula a combustível em dois estágios que fornece uma faixa de vazão operacional de 15–190 g/s e uma razão máxima de compressão de 3,9. Rolamentos de suspensão a ar, velocidades até 95.000 rpm e proteção IP67 permitem integração compacta quando são necessárias capacidade de pressão e proteção ambiental.

Dados técnicos (tabela)
Modelo do fuso: DK-GF150-3.0D
Forma estrutural: Superalimentação em dois estágios
Faixa de vazão (g/s): 15–190
Faixa de velocidade (rpm): 30000–95000
Tensão (VDC): 450–750
Peso do compressor de ar (kg): 15.2
Temperatura do ar de admissão (°C): -30–45
Tipo de rolamento: Rolamento de suspensão a ar
Taxa de compressão máxima: 3.9
Potência máxima do motor (kW): 30
Vida start-stop (ciclos): 300000
Peso do controlador (kg): 7.3
Nível de proteção: IP67

Principais características

• Compressão em dois estágios otimizada para fornecimento de pressão estável
• Operação sem óleo possibilitada por rolamentos de suspensão a ar
• Ampla faixa de velocidade para acoplamento flexível ao sistema (30.000–95.000 rpm)
• Proteção IP67 contra entrada de poeira e água

Aplicações

• Sistemas compactos de células a combustível que exigem elevada capacidade de pressão
• Stacks de células a combustível de potência média com exigências ambientais rigorosas

Especificações

• Modelo: DK-GF150-3.0D
• Estrutura: Superalimentação em dois estágios
• Vazão: 15–190 g/s
• Velocidade: 30.000–95.000 rpm
• Tensão: 450–750 VDC
• Potência máxima do motor: 30 kW
• Taxa de compressão máxima: 3.9
• Rolamento: Suspensão a ar
• Peso do compressor: 15.2 kg
• Peso do controlador: 7.3 kg
• Faixa de temperatura de admissão: -30 °C a 45 °C
• Vida start-stop: 300.000 ciclos
• Proteção: IP67
