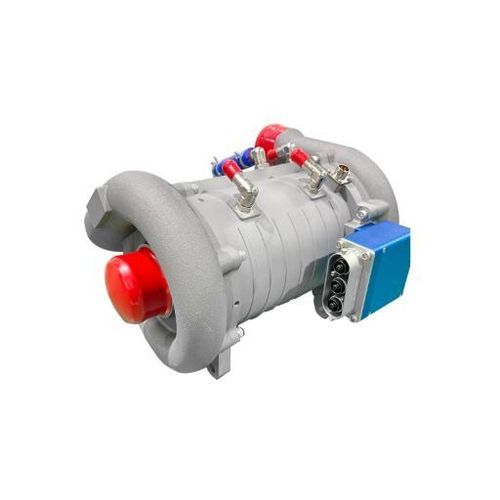

Compressor centrífugo DK-GF220B

de arCCestacionário

Resumo
O DK-GF220B é um compressor de ar concebido para sistemas de células a combustível de alto caudal. Apresenta arquitetura de sobrealimentação em dois estágios, faixa de vazão operacional de 20–300 g/s e potência máxima do motor de 50 kW. Utiliza rolamentos de suspensão a ar isentos de óleo e possui classificação de proteção IP67, compatível com integração em sistemas de 150–200 kW.

Parâmetros operacionais principais
Faixa de vazão (g/s): 20–300
Tensão (VDC): 450–750
Faixa de velocidade (rpm): 30.000–90.000
Potência máxima do motor (kW): 50

Destaques do projeto

• Arquitetura de dois estágios (taxa máxima de compressão 3.6)
• Rolamentos de suspensão a ar sem óleo para evitar contaminação por óleo
• Classificação de proteção IP67 para ambientes exigentes
• Alta durabilidade em ciclos de arranque/paragem: 300.000 ciclos

Dados técnicos (tabela)
Modelo do fuso: DK-GF220B
Forma estrutural: Superalimentação em dois estágios
Faixa de vazão (g/s): 20–300
Faixa de velocidade (rpm): 30.000–90.000
Tensão (VDC): 450–750
Peso do compressor de ar (kg): 20.5
Temperatura do ar de admissão (°C): -30–45
Tipo de rolamento: Suspensão a ar (sem óleo)
Taxa máxima de compressão: 3.6
Potência máx. do motor (kW): 50
Vida arranque/paragem (ciclos): 300.000
Peso do controlador (kg): 8.0
Nível de proteção: IP67

Características / Especificações

• Modelo: DK-GF220B
• Aplicação: Compressor de ar para células a combustível de alto caudal
• Arquitetura: Dois estágios de sobrealimentação
• Faixa de vazão: 20–300 g/s
• Faixa de velocidade: 30.000–90.000 rpm
• Tensão de operação: 450–750 VDC
• Potência máxima do motor: 50 kW
• Tipo de rolamento: Suspensão a ar (sem óleo)
• Peso da unidade: 20.5 kg (compressor); 8.0 kg (controlador)
• Temperatura de admissão: -30 a 45 °C
• Vida arranque/paragem: 300.000 ciclos
• Classificação de proteção: IP67
