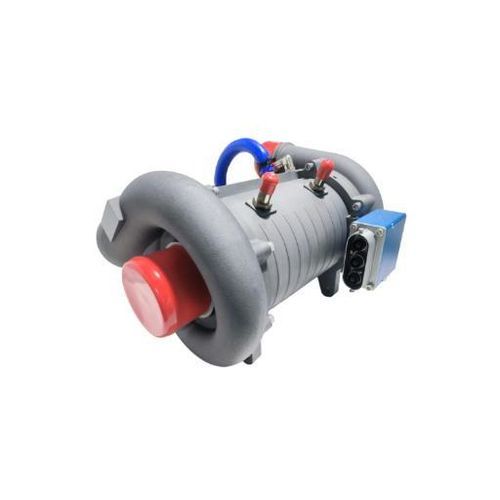

Compressor centrífugo DK-GF300-3.6

de arCCestacionário

Visão geral
O DK-GF300-3.6 é um compressor de ar convencional de dois estágios de elevada potência, concebido para o fornecimento de ar a células a combustível. Opera numa faixa de vazão de 20–340 g/s, é acionado por um motor até 60 kW e apresenta uma taxa de compressão máxima de 3,9, possibilitando integração em sistemas de 150–240 kW sem turbina de recuperação de energia. A unidade integra rolamentos de ar sem óleo, protecção IP67 e elevada durabilidade em ciclos de arranque/paragem para aplicações veiculares e estacionárias.

Especificações principais

• Faixa de vazão: 20–340 g/s
• Potência do motor (máx): 60 kW
• Taxa de compressão máxima: 3,9
• Tensão: 450–750 VDC
• Faixa de velocidade: 30 000–90 000 rpm
• Nível de protecção: IP67

DADOS TÉCNICOS (tabela)
Modelo do fuso: DK-GF300-3.6
Forma estrutural: Superalimentação em dois estágios
Faixa de vazão (g/s): 20-340
Faixa de velocidade (rpm): 30000-90000
Tensão (VDC): 450-750
Peso do compressor de ar (kg): 21.5
Temperatura do ar de admissão (°C): -30-45
Tipo de rolamento: Rolamento de suspensão a ar (sem óleo)
Taxa de compressão máxima: 3.9
Potência máx. do motor (kW): 60
Vida arranque/paragem (vezes): 300000
Peso do controlador (kg): 8.0
Nível de protecção: IP67

Aplicações
Projetado para fornecer ar a sistemas de células a combustível de 150–240 kW sem turbina de recuperação de energia. Adequado para integração em veículos e unidades estacionárias que exijam rolamentos sem óleo, protecção IP67, baixo peso e elevada durabilidade em ciclos de arranque/paragem.

Características / especificações técnicas

• Modelo: DK-GF300-3.6
• Arquitectura: Superalimentação em dois estágios
• Faixa de vazão: 20–340 g/s
• Faixa de velocidade: 30 000–90 000 rpm
• Tensão de operação: 450–750 VDC
• Potência máxima do motor: 60 kW
• Taxa de compressão máxima: 3,9
• Rolamentos: Suspensão a ar (sem óleo)
• Peso compressor: 21,5 kg; Peso controlador: 8,0 kg
• Temperatura de admissão: -30 a 45 °C
• Vida arranque/paragem: 300.000 ciclos
• Nível de protecção: IP67
