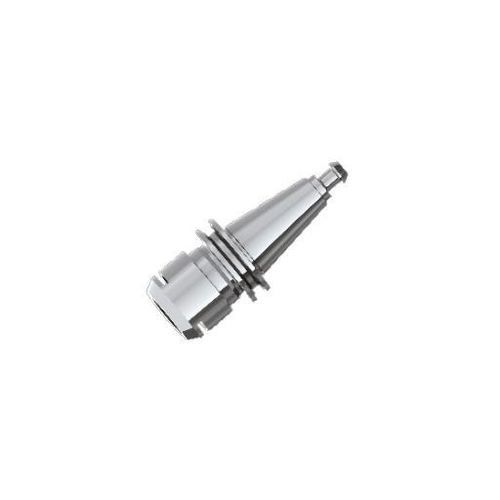

Porta-pinça ISO

SKSKde fresagem

Visão geral
O porta-ferramentas ISO-SK é o elemento orientado para torque da família de interfaces ISO. A geometria de pinça SK a 8° aumenta a força de fixação para fresamento e furação mais pesados e pode ser configurada para aceitar refrigeração interna (passante) quando o conjunto ferramenta‑mandril for adequado.

Desempenho chave

• Exatidão de concentricidade do porta-ferramentas: ≤ 2 μm
• Precisão de excentricidade combinada: ≤ 5 μm
• Grau de balanceamento dinâmico: ≤ G1
• Transferência de torque: até 1,5× em comparação com pinças não orientadas a torque (conforme especificado)
• Compatibilidade de ferramentas: h7, 1–25 mm

Recursos

• Geometria de pinça SK 8° para maior força de fixação
• Interface ISO orientada a torque, otimizada para fresamento e furação pesados
• Configuração possível para suportar refrigeração interna/central quando montada adequadamente

Aplicações
Indicada para fresamento, furação, alargamento e operações similares onde a fixação rígida da ferramenta e a alta transferência de torque têm prioridade sobre o alcance máximo de fixação. Adequada para centros de usinagem e dispositivos que exigem retenção estável de ferramentas H7.

Dados técnicos e desenhos
Os dados técnicos detalhados e os desenhos dimensionais estão disponíveis na página do produto como imagens de referência (dados técnicos e ilustrações de dimensões). Consulte esses ficheiros para dimensões de montagem e configurações específicas.

Características / especificações técnicas

• Modelo: ISO-SK
• Geometria da pinça: SK (8°)
• Compatibilidade de ferramentas: tolerância h7, 1–25 mm
• Exatidão de concentricidade do porta-ferramentas: ≤ 2 μm
• Precisão de excentricidade combinada: ≤ 5 μm
• Grau de balanceamento dinâmico: ≤ G1
• Torque: até 1,5× em comparação com pinças não orientadas a torque (conforme página do produto)
• Refrigeração: suporte para refrigeração interna/central disponível
