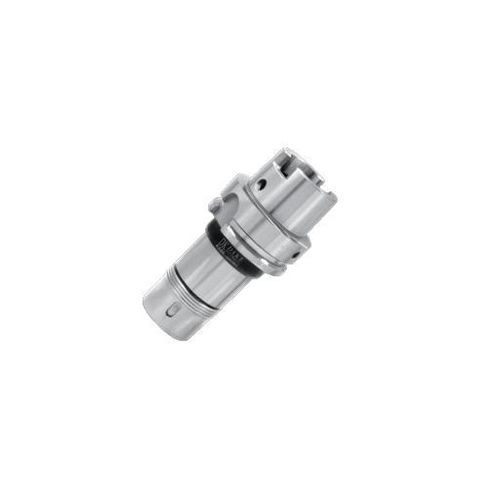

Porta-pinça HSK-A

ERde fresagempara furação

Visão geral O HSKA-ER combina o sistema de pinça ER amplamente utilizado com uma interface HSK-A curta e leve. Uma família de porta-ferramentas suporta furação, alargamento, rosqueamento e fresamento, mantendo a repetibilidade axial e radial necessária em altas rotações e permitindo trocas rápidas de ferramenta.

Principais características

• Interface HSK-A de cone curto com fixação por pinça ER.
• Sistema de pinça ER para fixação flexível e ampla compatibilidade de ferramentas.
• Projeto compacto e leve, adequado para usinagem em alta velocidade e trocas rápidas de ferramenta.
• Adequado para furação, alargamento, rosqueamento e fresamento com repetibilidade axial e radial constante.

Precisão e balanceamento

• Grau de balanceamento dinâmico: ≤ G1.
• Exatidão de concentricidade do porta-ferramentas (holder): ≤ 2 μm.
• Precisão de excentricidade combinada: ≤ 5 μm.

Dados técnicos Dados técnicos e especificações de desempenho (incluindo informações sobre balanceamento e run-out) estão disponíveis nos gráficos de dados técnicos da página do produto.

Dimensões Desenhos dimensionais e medições estão disponíveis nos gráficos de dimensões para apoiar a seleção e a verificação de montagem.

Aplicações

• Furação
• Alargamento
• Rosqueamento
• Fresamento

Características / especificações técnicas

• Marca: Haozhi.
• Modelo: HSKA-ER.
• Interface: HSK-A (cone curto).
• Tipo de fixação: pinça ER (fixação flexível).
• Operações recomendadas: furação, alargamento, rosqueamento, fresamento.
• Balanceamento dinâmico: ≤ G1.
• Concentricidade do porta-ferramentas: ≤ 2 μm.
• Excentricidade combinada: ≤ 5 μm.
• Projetado para manter repetibilidade axial e radial em altas rotações e permitir trocas rápidas de ferramenta.
