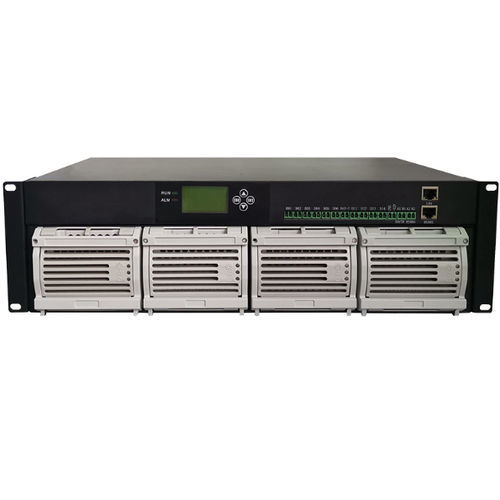

Fonte de alimentação elétrica 3U VT-220 / 48-200AS

CCreguladacom saída simples

Descrição
Entrada AC: 176 VAC – 280 VAC. Saída DC: 40 VDC – 60 VDC. Dimensões: 482 × 410 × 132 mm (19" 3U). Peso: 21 kg. Garantia: 2 anos.

Visão geral
O VT-220/48-200AS é um sistema retificador DC modular de grau telecom para montagem em rack de 19 polegadas. A arquitetura modular permite escalabilidade de capacidade adicionando ou removendo módulos retificadores e integra módulos de monitorização para supervisão do sistema. Projetado para aplicações de comunicações e sistemas de energia industriais, o sistema fornece potência de carga e disponibiliza correntes de flutuação e equalização de bateria em operação normal. Os retificadores suportam operação em paralelo e partilha de corrente para redundância e expansão de capacidade.

Parâmetros técnicos (tabela)
Model: VT-220 / 48-200AS
Ambiente - Temperatura de operação: -40°C ~ 55°C
Ambiente - Temperatura de armazenamento: -40°C ~ 70°C
Ambiente - Humidade relativa: ≤ 90% RH (30°C)
Ambiente - Altitude: ≤ 2000 m (derating acima de 2000 m)
Entrada AC - Sistema de entrada AC: L＋N＋PE / 220 VAC
Entrada AC - Faixa de tensão de entrada: 176 VAC ~ 280 VAC
Entrada AC - Frequência AC de entrada: 45 Hz ~ 65 Hz
Entrada AC - Corrente máxima de entrada: ≤ 51.13 A
Entrada AC - Fator de potência: ≥ 0.99
Saída DC - Tensão nominal de saída: 48 VDC
Saída DC - Tensão nominal de saída: 53.5 VDC
Saída DC - Capacidade nominal de saída: 12,000 W
Saída DC - Tensão de saída DC: 40 VDC ~ 60 VDC
Saída DC - Corrente de saída DC: 0 ~ 50 A (tensão de saída 48 V)
Saída DC - Precisão do ajuste de tensão: ≤ 1%
Saída DC - Eficiência: ≥ 93.2%
Saída DC - Ruído (pico a pico): ≤ 200 mV (0 ~ 20 MHz)
Saída DC - Ruído ponderado: ≤ 2 mV (300 Hz ~ 3400 Hz)
Alarme & Proteção Entrada AC - Ponto de alarme de sobretensão AC: Padrão: 280 VAC ± 5 VAC*
Alarme & Proteção Entrada AC - Ponto de alarme de subtensão AC: Padrão: 176 VAC ± 5 VAC
Alarme & Proteção Entrada AC - Diferença de recuperação proteção sobretensão AC: Padrão: 295 VAC ± 5 VAC
Alarme & Proteção Entrada AC - Ponto de proteção de subtensão AC: Padrão: 180 VAC ± 5 VAC*
Alarme & Proteção Saída DC - Ponto de alarme de sobretensão DC: Padrão: 58 VDC ± 0.5 VDC*
Alarme & Proteção Saída DC - Ponto de alarme de subtensão DC: Padrão: 45 VDC ± 0.5 VDC*
Alarme & Proteção Saída DC - Ponto de proteção de sobretensão DC: Padrão: 60 VDC ± 0.5 VDC*
Alarme & Proteção Saída DC - LLVD: Padrão: 44 VDC ± 0.5 VDC*
Alarme & Proteção Saída DC - BLVD: Padrão: 45 VDC ± 0.5 VDC*
Retificador - Partilha de carga: operação em paralelo com partilha de corrente; desequilíbrio melhor que ±5% da corrente nominal de saída
Retificador - Derating por entrada (a 45°C): 100% de potência com entrada ≥ 154 VAC; capacidade reduzida para 300 W quando entrada < 154 VAC; retificadores desligam em 85 VAC

Especificações técnicas

• Model: VT-220 / 48-200AS
• Dimensões (L×P×A): 482 × 410 × 132 mm
• Peso: 21 kg
• Tensão nominal de saída: 48 VDC
• Tensão nominal de saída: 53.5 VDC
• Faixa de tensão de saída: 40 VDC – 60 VDC
• Capacidade nominal de saída: 12,000 W
• Faixa de tensão de entrada: 176 VAC – 280 VAC
• Frequência de entrada: 45 Hz – 65 Hz
• Corrente máxima de entrada: ≤ 51.13 A
• Fator de potência: ≥ 0.99
• Eficiência: ≥ 93.2%
• Temperatura de operação: -40°C – 55°C
• Temperatura de armazenamento: -40°C – 70°C
• Humidade relativa: ≤ 90% RH (30°C)
• Altitude: ≤ 2000 m (derating acima de 2000 m)
• Ruído (pico a pico): ≤ 200 mV (0 – 20 MHz)
• Ruído ponderado: ≤ 2 mV (300 Hz – 3400 Hz)
• Proteções/alertas: pontos de alarme/proteção sobretensão e subtensão AC/DC (ver parâmetros técnicos)
