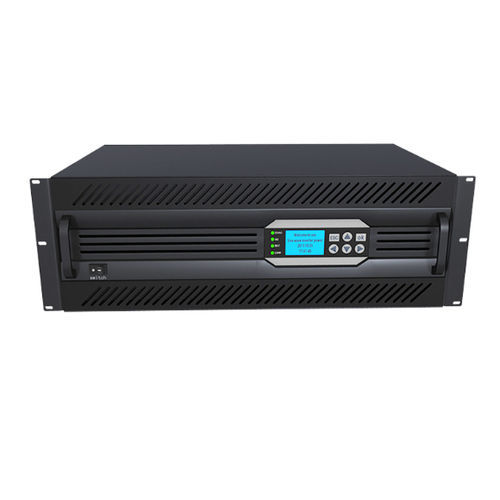

Inversor de alta frequência monofásico VT-HF48S220-8KVA

para montagem em rackrack de 19"4U

Descrição resumida

• Inversor de potência de onda sinusoidal pura DC 48V 8000VA
• Entrada: Bateria DC 48V e Bypass AC 220V
• Saída nominal: AC 220V / 50HZ, 6400W
• Dimensão: 482mm*176mm*470mm (caixa 4U)
• Garantia: 2 anos

Descrição

• Saída de onda senoidal verdadeira (T.H.D < 3%)
• Tela LCD digital grande de 128×64 para informações de dados; 4 telas de LED para status de trabalho
• Caixa padrão de montagem em rack de 19 "
• 5 rotas de contato seco para sinais do sistema (falha de entrada CC, falha de entrada CA, informações de sobrecarga, informações de desvio e falha de saída)

Funções

• Comunicação RS232 e RS485; porta de comunicação SNMP opcional
• Auto-teste de alimentação; arranque suave da saída
• Alarme sonoro e visual
• Registo histórico de mensagens de alarme que podem ser consultadas
• Monitorização em tempo real do estado de funcionamento do sistema

Caraterísticas

• Função de comutação automática: DC para AC, bypass AC; transferência < 5ms
• By-pass AC 220V filtragem de entrada
• Reinício automático quando AC ou DC está a recuperar
• Ventilador automático com controlo de temperatura
• Regulador de tensão incorporado para estabilizar a tensão AC
• Protecções: proteção contra carga curta, proteção contra sobrecarga, proteção contra sobre/subtensão da bateria, sobrecorrente, sobretemperatura
• Operação não assistida: o sistema comuta automaticamente para fornecer energia CA à carga entre a entrada CC e a entrada CA

Parâmetros Técnicos (tabela)Modelo: VT-HF48S220-8KVA ENTRADA DC - Tensão nominal de entrada (Vdc): 48V Corrente nominal de entrada (A): 167A Faixa de entrada DC (Vdc): 40-60V Corrente de ruído refletido: ≤10% ENTRADA DE DESVIO CA - Faixa de tensão de desvio (Vac): 270V-170V (±10V) Corrente nominal de entrada (A): 36,4A SAÍDA DE CA - Capacidade (VA): 8000VA Capacidade nominal de saída (W): 6400W Tensão e frequência de saída: 220Vac 50Hz/60Hz Corrente de saída (A): 29,1A Precisão da tensão (V): 220±1.5% Precisão da frequência (Hz): 50±0,1% ou 60±0,1% Forma de onda: Onda sinusoidal pura THD: ≤3% (carga de linha) Tempo de resposta dinâmica: 5% (carga 0←→100%) Fator de potência (PF): 0.8 Capacidade de sobrecarga: 100%-120% 60s; 121%-150% 10s Eficiência do inversor (80% de carga de linha): ≥85% Inversor ↔ Bypass (ms): ≤8ms AMBIENTE DE TRABALHO - Rigidez dieléctrica (entrada e saída): 1500Vac-10mA, 1 minuto Ruído (1m): ≤55dB Temp. ambiente: -20℃ ~ +50℃ Humidade: 0~90%, sem condensação Altitude (m): ≤2000 INDICAR - Ecrã LCD: Tensão de entrada/saída/Frequência/Corrente de saída/Temperatura/Taxa de capacidade, etc Estado do inversor: Estado fora da rede, estado do inversor, subtensão e sobretensão da bateria, sobrecarga de saída Dimensões - Montagem em rack padrão de 19" (D×W×H) (mm): 482×480×176MM Dimensão da embalagem: 590×570×420mm Peso - N.W: 19.00KG; G.W: 30.00KG Proteção: Subtensão de entrada / Sobretensão de entrada / Sobrecarga de saída / Curto-circuito Lista de modelos (capacidades selecionadas) 48V/110V/220V DC-220VAC (LCD+LED display) - exemplos: 1KVAR: 800W (G.W 10KG, N.W 8KG); 2KVAR: 1600W; 3KVAR: 2400W; 4KVAR: 3200W; 5KVAR: 4000W; 6KVAR: 4800W; 8KVAR: 6400W; 10KVAR: 8000W Variantes para saídas de 48V / 24V / 110V/120V e capacidades múltiplas listadas na tabela de produtos acima.
