Carregador / inversor solar VT-HF48S220V-5KVA

isolado da redehíbridosistema integrado

Introdução
O VOITA VT-HF48S220V-5KVA é um inversor/carregador híbrido que integra um inversor de onda senoidal pura, um controlador solar MPPT incorporado e um carregador de bateria AC para fornecer energia de backup com função UPS num equipamento compacto. O LCD frontal permite configurações (corrente de carga, prioridade AC/solar, limiares de tensão) e operação simples por botões.

Principais características

• Inversor de onda senoidal pura com arranque a frio e capacidade de operar sem bateria
• Controlador solar MPPT integrado (faixa MPPT 120–450 Vdc; Voc PV máx. 500 V)
• Faixas de tensão de entrada e corrente de carga configuráveis via LCD
• Prioridade selecionável AC/Solar; compatível com rede elétrica ou gerador
• Rearranque automático após retorno da rede e proteções abrangentes (sobrecarga, sobretemperatura, curto-circuito)
• Comunicações: RS485, RS232; contacto seco opcional e porta de comunicação em paralelo em modelos paralelos

Especificações técnicas

• Modelo: VT-HF48S220V-5KVA
• Marca: VOITA
• Entrada DC: 48 VDC (nominal)
• Saída inversor: 220VAC, 50Hz (configurável 50/60Hz); potência nominal: 5kVA / 5kW; onda senoidal pura
• Eficiência: >95% (modo rede); eficiência máxima do inversor 94%
• Dimensões (spec curta): 482 × 290 × 113 mm, peso líquido 13 kg; spec geral: 438 × 438 × 130,8 mm, peso líquido 14 kg
• Cor: Branco; Certificação de segurança: CE

Parâmetros de operação

• Modo rede: tensão nominal de entrada 230Vac; limiares de perda baixa/retorno/alta configuráveis (ex.: limiares UPS: 170/180/280 Vac)
• Modo inversor: regulação de saída ±5%; frequência 50/60Hz; capacidade de pico 2× potência nominal por 5 s; proteção contra sobrecarga: 5 s @ ≥150% carga; 10 s @ 110–150%
• Modo carga: corrente máxima combinada PV+AC 100 A; corrente máxima de carga AC 60 A; algoritmo de carga em 3 etapas com pontos bulk/float/overcharge (Flooded 58,4V / AGM 56,4V / Flutuante 54V / Overcharge 63V)
• Entrada solar: potência PV nominal 5.500 W; faixa MPPT 120–450 Vdc; Voc PV máx. 500 V; corrente de entrada PV máx. 18 A; corrente máxima de carga PV 100 A

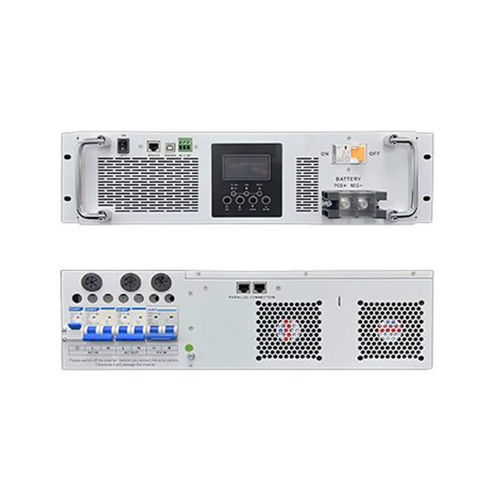

Comunicações e painel frontal

• Display LCD com indicadores de status/carga/falha; botões de função e interruptor
• Entradas/saídas AC, entrada PV, entrada de bateria e disjuntor de bateria; ponto de aterramento
• Portos RS232, RS485 e comunicação paralela (modelos paralelos); contacto seco opcional

Aplicações e arquitetura do sistema

• Projetado para alimentação off-grid e backup em pequenos estabelecimentos comerciais, telecomunicações, equipamentos remotos e aplicações industriais
• Compatível com arrays PV e gerador opcional; operação em paralelo disponível para maior capacidade

Ambiente e proteções

• Temperatura de operação: -10°C a 55°C; armazenamento: -15°C a 60°C; humidade 5–95% HR (sem condensação)
• Proteções: sobrecarga, sobretemperatura, curto-circuito e proteção de curto-circuito de saída (disjuntor/eletrónica)
