Conversor CC-CC elevador de tensão

de alta potênciareguladorack

Visão geral do produto
O conversor DC-DC elevador em rack VOITA é projetado para sistemas industriais e de comunicação que exigem elevação estável de tensão DC. Pode operar como fonte independente ou em paralelo com compartilhamento automático de corrente. Encaixa em rack 2U 19 polegadas, oferecendo eficiência elevada e compatibilidade eletromagnética controlada.

Especificações básicas

• Entrada DC: 48 VDC (modelo típico)
• Saída DC (exemplo): 220 VDC (série suporta DC220V / DC110V / DC48V / DC24V conforme modelo)
• Corrente de saída: 10 A (disponível também em 20 A e outras capacidades)
• Faixa de entrada admitida (modelos 48V): 43 V – 56,7 V
• Porta de sinal: RS485 (opcional)
• Formato: 2U, montagem em rack 19 polegadas

Características técnicas

• Proteção contra sobretensão, sobrecorrente e curto-circuito
• Proteção por alta temperatura
• Compartilhamento automático de corrente para operação em paralelo
• Comunicação RS485 opcional com monitoramento em tempo real
• Contato seco 4 vias opcional: estado de saída, tensão de saída anormal, temperatura interna, tensão baixa da bateria

Observações operacionais

• Siga o manual do fabricante para instalação e operação.
• Respeite a polaridade correta ao conectar entradas/saídas DC.
• Assegure aterramento adequado para evitar choque elétrico e danos ao equipamento.
• Evite uso em sobrecarga contínua para prevenir falhas.
• Guarde o manual para manutenção e solução de problemas.

Índice técnico selecionado
Eficiência: ≥85% (tabela); Eficiência em carga total: ≥90%
Tolerância OCP: ±5% nominal
Taxa de alteração carga/fonte: ≤±0,5%
Coeficiente de temperatura: 150 PPM/℃
Ripple pico Vpp ≤ 100 mV; ripple de comutação Vpp ≤ 60 mV; ruído ≤ 1 mV
Temperatura operação: 0–45℃; Umidade: ≤95% UR sem condensação; Altitude: ≤2000 m
Hi-pot: DC 2500 V; Corrente de fuga: < 10 mA

Pontos de proteção de subtensão/sobretensão de entrada
DC220V: LVP 180 V, OVP 270 V
DC110V: LVP 90 V, OVP 140 V
DC48V: LVP 40 V, OVP 60 V
DC24V: LVP 20 V, OVP 32 V

Intervalos e padrões de carga flutuante/igualização
Intervalo ajuste carga flutuante: DC220V 180–230V; DC110V 99–132V; DC48V 43–56,7V; DC24V 22–27,6V
Padrão float: DC220V 220V; DC110V 121V; DC48V 52,8V; DC24V 26,4V
Intervalo ajuste igualização: DC220V 192–245V; DC110V 110–132V; DC48V 48–57,6V; DC24V 24–29,8V
Padrão igualização: DC220V 227V; DC110V 127V; DC48V 56,4V; DC24V 28,2V
Ponto proteção tensão de saída: ex. DC220V 245V ±1V; DC110V 145V ±1V; DC48V 58V ±1V; DC24V 30V ±1V

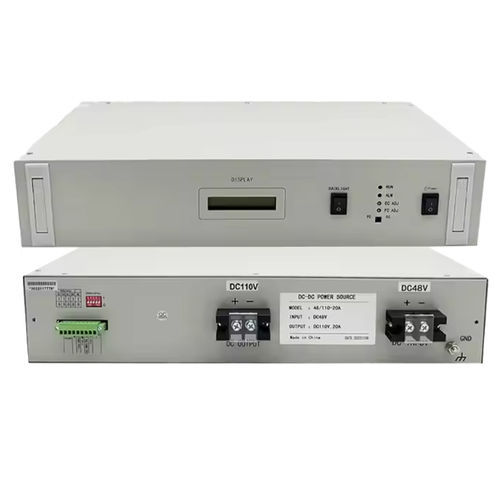

Definição das portas (painel traseiro)
Entrada DC: DC input+ / DC input-
Saída DC: DC output+ / DC output-
Chave de discagem: codificação binária B0–B3 (endereços 0–15)
Terminal de 9 pinos: RS485 A / B
Contatos secos de falha: COM; BATTERY FAIL; TEMP FAIL; OUT VOLTAGE FAIL; OUT FAIL
Interface de compartilhamento de corrente: SH+ / SH- (para operação em paralelo)

Passos de partida (resumo)

• Conecte a linha de saída DC à carga.
• Conecte a linha de entrada DC observando a polaridade.
• Conecte RS485 se a comunicação for necessária.
• Ligue o interruptor de alimentação para iniciar a unidade.

Manutenção e tratamento de falhas (resumo)

• Tensão de saída incorreta: ajuste o potenciômetro de float/igualização.
• Indicador de falha aceso: verifique bateria/saída por descarga, curto ou sobrecorrente.
• Saída presente mas carga sem alimentação: inspecione a fiação de saída.
• Saída instável: verifique tensão de entrada e possíveis sobrecargas.
• Sem saída: verifique fiação de saída, fusível de entrada e fonte de alimentação.

Especificações técnicas

• Marca: VOITA
• Família de modelos: Rack Mount DC Step up Converter (opções DC220V / DC110V / DC48V / DC24V)
• Entrada DC nominal: 48 VDC (típico)
• Faixa de entrada admitida (48V): 43–56,7 V
• Saída DC nominal (exemplo): 220 VDC
• Corrente de saída: 10 A (exemplo) — também disponível em 20 A
• Comunicação: RS485 (opcional)
• Dimensões: 2U, montagem em rack 19 polegadas
• Eficiência: ≥85% (tabela); carga total ≥90%
• Proteções: OVP, OCP, curto-circuito, alta temperatura
• Operação em paralelo: compartilhamento automático de corrente (SH+/SH-)
• Ambiente: 0–45℃; Umidade ≤95% UR sem condensação; Altitude ≤2000 m
• Segurança: Hi-pot DC2500V; Corrente de fuga <10 mA
