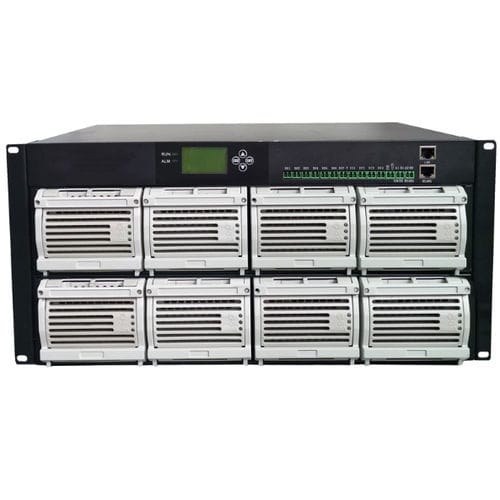

Fonte de alimentação elétrica para montagem em rack VT-380 / 48-400AS

CCreguladacom saída simples

Descrição
O sistema retificador em rack VT-380 / 48-400AS para telecomunicações apresenta um design modular para integração compacta em rack. O sistema é composto por módulos retificadores e módulos de monitorização, permitindo configurações de potência escaláveis para alimentar equipamentos de comunicação e industriais. Em operação normal, o sistema fornece potência de carga, corrente de flutuação da bateria e corrente de equalização da bateria.

Principais características

• Intervalo de tensão de entrada AC: 323VAC ~ 437VAC
• Intervalo de tensão de saída DC: 40VDC ~ 60VDC
• Dimensões (sistema): 482 × 410 × 220 mm
• Peso: 37 kg
• Capacidade nominal de saída: 24000 W (sistema)
• Garantia: 2 anos

Parâmetros técnicos

• Modelo: VT-380 / 48-400AS
• Temperatura de operação: -40°C ~ 55°C
• Temperatura de armazenamento: -40°C ~ 70°C
• Humidade relativa: ≤ 90% RH (30°C)
• Altitude: ≤ 2000 m (derating acima de 2000 m)
• Sistema de entrada AC: L＋N＋PE / 220VAC
• Intervalo de tensão de entrada: 323VAC ~ 437VAC
• Frequência de entrada: 45Hz ~ 65Hz
• Corrente máxima de entrada: ≤ 74,3 A
• Fator de potência: ≥ 0,99
• Tensão de saída nominal: 48VDC
• Tensão de saída nominal classificada: 53,5VDC
• Capacidade nominal de saída: 24000 W (sistema)
• Intervalo de tensão de saída: 40VDC ~ 60VDC
• Corrente de saída: 0 ~ 50 A (a 48V)
• Precisão do ponto de ajuste de tensão: ≤ 1%
• Eficiência: ≥ 93,2%
• Ruído de saída (pk-pk): ≤ 200 mV (0 ~ 20MHz)
• Ruído ponderado: ≤ 2 mV (300Hz ~ 3400Hz)
• Alarme de sobretensão na entrada AC: Padrão 280VAC ± 5VAC
• Alarme de subtensão na entrada AC: Padrão 176VAC ± 5VAC
• Recuperação proteção sobretensão entrada AC: Padrão 295VAC ± 5VAC
• Proteção subtensão entrada AC: Padrão 180VAC ± 5VAC
• Alarme sobretensão saída DC: Padrão 58VDC ± 0,5VDC
• Alarme subtensão saída DC: Padrão 45VDC ± 0,5VDC
• Proteção sobretensão saída DC: Padrão 60VDC ± 0,5VDC
• LLVD: Padrão 44VDC ± 0,5VDC
• BLVD: Padrão 45VDC ± 0,5VDC
• Partilha de carga: módulos operam em paralelo, desequilíbrio ≤ ±5% da corrente nominal de saída
• Derating por entrada (a 45°C): 100% de potência com entrada ≥154VAC; 300W com entrada <154VAC; paragem por subtensão a 85VAC

Especificações

• Modelo: VT-380 / 48-400AS
• Tensão de saída nominal: 48VDC
• Tensão de saída classificada: 53,5VDC
• Capacidade nominal de saída: 24000 W (2,4kW por módulo × configuração do sistema)
• Intervalo de entrada AC: 323VAC ~ 437VAC
• Eficiência: ≥ 93,2%
• Dimensões: 482 × 410 × 220 mm
• Peso: 37 kg
• Temperatura de operação: -40°C ~ 55°C
• Garantia: 2 anos
