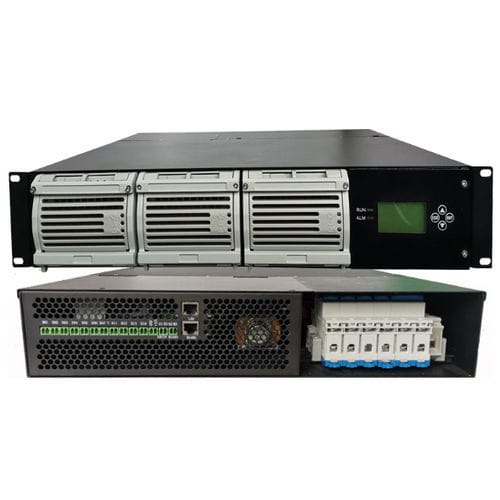

Fonte de alimentação elétrica rack de 19" VT-220 / 48-150AS

CA/CCreguladacom saída simples

Descrição
Os sistemas retificadores telecom apresentam um design modular avançado que torna o conjunto compacto, mas capaz de fornecer potência suficiente para atender aos requisitos dos sistemas de Comunicação e Energia. O sistema é composto por um ou vários módulos retificadores e módulos de monitoramento. Em operação normal, o sistema fornece energia à carga, corrente de flutuação da bateria e corrente de equalização da bateria.

Principais características

• Entrada AC: L+N+PE/220Vac
• Tensão de saída CC: 40VDC ~ 59VDC
• Garantia: 2 anos
• Modelos, dimensões e peso:
  • 220/48-50A: 482*380*88mm / 12.5KG
  • 220/48-100A: 482*380*88mm / 12.5KG
  • 220/48-150A: 482*380*88mm / 15KG

Parâmetros técnicos (tabela)
Modelo: VT-220/48-150AS
Ambiente de trabalho - Temperatura de funcionamento: -5°C ~ 45°C
Temperatura de armazenamento: -40°C ~ 70°C
Humidade relativa: ≤ 90%RH (30°C)
Altitude: ≤ 2000m
Nível de sobretensão: Nível II
Nível de poluição: Nível II
Outros: Sem poeira condutiva ou gás corrosivo. Sem possibilidade de explosão

Entrada AC - Entrada AC: L＋N＋PE/220Vac
Rede aplicável: TN, TT
Faixa de tensão de entrada: 85Vac ~ 300Vac
Frequência de entrada: 45Hz ~ 65Hz
Corrente máxima de entrada: ≤ 33A
Fator de potência: ≥ 0.99

Saída CC - Tensão de saída normal: 48Vdc
Tensão de saída nominal: 53.5Vdc
Faixa de tensão de saída: 40Vdc ~ 59Vdc
Corrente de saída: 0 ~ 150A (tensão de saída 53.5V)
Precisão de tensão: ≤ 1%
Eficiência: ≥ 94%
Ruído (pico a pico): ≤ 200mV (0 ~ 20MHz)
Ruído ponderado: ≤ 2mV (300Hz ~ 3400Hz)

Alarme e proteção da entrada AC - Ponto de alarme de sobretensão da entrada AC: Padrão: 280Vac ± 5Vac, configurável via monitor
Alarme de subtensão da entrada AC: Padrão: 90Vac ± 5Vac, configurável via monitor
Recuperação de proteção contra sobretensão da entrada AC: Padrão: 295Vac ± 5Vac
Ponto de proteção de subtensão da entrada AC: Padrão: 90Vac ± 5Vac, configurável via monitor

Alarme e proteção da saída CC - Ponto de alarme de sobretensão da saída CC: Padrão: 29Vdc ± 0.5Vdc, configurável via monitor
Ponto de alarme de subtensão da saída CC: Padrão: 21Vdc ± 0.5Vdc, configurável via monitor
Ponto de proteção de sobretensão da saída CC: Padrão: 29.0Vdc ± 0.5Vdc, configurável via monitor
LLVD: Padrão: 22Vdc ± 0.5Vdc, configurável via monitor
BLVD: Padrão: 21Vdc ± 0.5Vdc, configurável via monitor

Especificações

• Modelo: VT-220/48-150AS
• Entrada AC: L+N+PE / 220Vac
• Faixa de tensão de entrada: 85Vac ~ 300Vac
• Frequência de entrada: 45Hz ~ 65Hz
• Corrente máxima de entrada: ≤ 33A
• Fator de potência: ≥ 0.99
• Tensão de saída CC normal: 48Vdc
• Tensão de saída nominal: 53.5Vdc
• Faixa de tensão de saída CC: 40Vdc ~ 59Vdc
• Corrente de saída: 0 ~ 150A (a 53.5V)
• Precisão de tensão: ≤ 1%
• Eficiência: ≥ 94%
• Ruído (pp): ≤ 200mV (0 ~ 20MHz); Ruído ponderado ≤ 2mV (300Hz ~ 3400Hz)
• Temperatura de funcionamento: -5°C ~ 45°C
• Temperatura de armazenamento: -40°C ~ 70°C
• Humidade relativa: ≤ 90%RH (30°C)
• Altitude: ≤ 2000m
• Dimensões (todas as variantes): 482*380*88mm
• Peso: 220/48-50A & 220/48-100A = 12.5KG; 220/48-150A = 15KG
• Garantia: 2 anos
