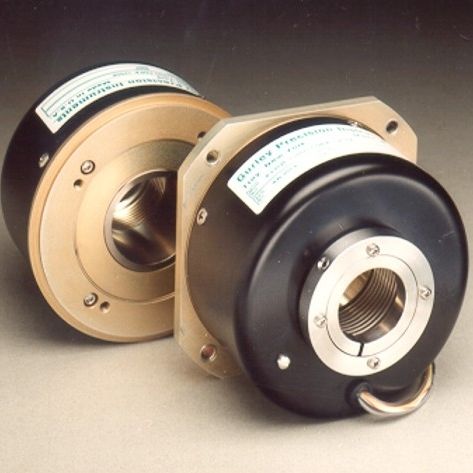

Encoder rotativo absoluto Vx35H series

ópticomecânicode eixo oco

A série Vx35 da Gurley Precision Instruments é um codificador rotativo de eixo oco absoluto que apresenta o seu design combinado de simplicidade e robustez de um codificador. Ele vem com a tecnologia única da Gurley que não é tão cara e confiável que qualquer convenção codificador absoluto. A unidade está disponível em três graus de precisão que tem a mesma especificação. Cada uma das unidades tem uma iluminação LED que pode durar cerca de 100.000 horas. Contagem de linhas no disco14096 (212)Ângulo de inicialização1,05°Exatidão, ± arcsec (a 20°C)2603015Máxima freqüência de saída350 kHz = 732 RPM(A velocidade máxima pode ser limitada pela subsequentelectrônica; veja a folha de dados do decodificador VB ou VFinterpolating.)Peso máximo, oz (g)25 (715)Torque inicial, in-oz (N-m) @20°C2,0 (0.014)Binário de arranque, in-oz (N-m) @20°C1,0 (0,007)Momento de inércia, in-oz-s2 (g-cm2)0,022 (1600)Aceleração máxima, rad/s27.4 x 104Temperatura operacional, °F (°C)41 a 158 (5 a 70)Temperatura de armazenamento, °F (°C)0 a 160 (-18 a 71)Umidade, % rh, sem condensação98Choque50 g, 11 msVibração15 g, 0-2000 HzBearingsSee BEARING LUBRICANTS tabela INPUT POWEROUTPUT SIGNALS+5VDC ±0.25V @ 75 mA max, disponível a partir de descodificador interpolador VB ou VF. Não é necessária uma fonte de alimentação separada. Ver dados VB ou VF
