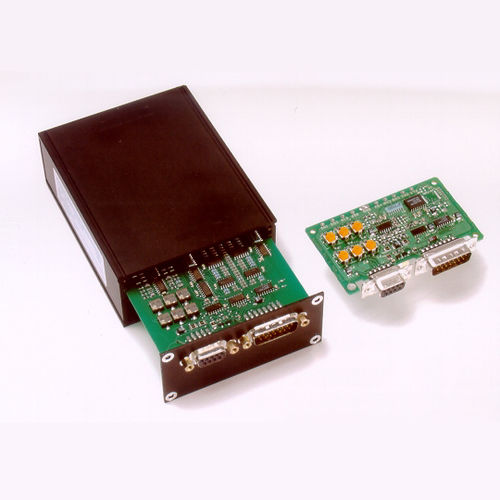

Interpolador HR2B and HR2C

Os Interpoladores de Alta Resolução HR2B/HR2C da Gurley Precision Instruments aumentam as taxas de resolução dos Transdutores Rotativos Modulares 9710 ou Transdutores Lineares Modulares 9717 em 80 vezes a contagem da linha de discos ou escalas. Estes componentes criam ondas quadradas em quadratura, 25 vezes a contagem de linhas. Eles também fornecem ondas quadradas de 20x. Tanto o HR2B como o HR2C estão integrados com índices de portas de um quarto de ciclo, e sistemas de circuito "watchdog" que acompanham as formas de onda analógicas do codificador. SPECIFICATIONSHR2BHR2CApplicabilidadePara uso com os codificadores modulares incrementais Gurley Modelo 9710 e 9717 Sinais de entradaCorrente fototransístor complementar s todos os canais Potência de entrada+5,0 ± 0,25V @ 125 mA max, excluindo requisitos de terminação de transmissão l ine; folha de dados do ultracodificador de cons para requisitos de potência do codificadorSinais de saídaOndas quadradas em quadrado INT às vezes que a linha conta no di sc ou escala. A saída de watchdog (FLT) é baixa quando as formas de onda do codificador analógico estão defeituosas ou se deteriorando.Dispositivo de saídaRS-422 driver de linha diferencial todos os canais (26ET31 ou igual)Fator de interpolação (INT)201, 2, 5 ou 10*Freqüência de entrada, max25 kHz100 kHz*Freqüência de saída, maxINT = 20: 500 kHzINT = 01: 100 kHzINT = 02: 150 kHzINT = 05: 300 kHzINT = 10: 500 kHz Erro de interpolação, max±0,1 quantum. Este é o erro máximo visto nas transições de onda quadrada de saída; não inclui erro de codificador (veja dados específicos do codificador), nem erro de quantização, que é sempre ±½ quantum. Temperatura de operação de 0° a 70°C (32° a 158°F)Armazenamento
