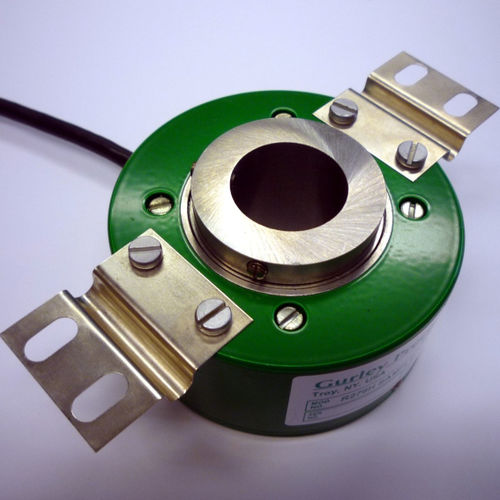

Encoder rotativo incremental R176H series

ópticode eixo ocoIP64

A série R176H é uma família de codificadores incrementais ópticos concebida para aplicações que requerem eixos passantes, alta resolução e alta precisão. Todos os R176Hs partilhar estas características: -Resoluções até [250.000 ciclos/rot (1.000.000 |contas/rot) a 0 a 70°C e 50.000 ciclos/volta (200.000 contagens/volta) a -40 a 100°C -Iluminação LED para longa duração (>100.000 horas) -Fotodetectores diferenciais para a estabilidade do sinal -Sinal de índice zero -Vedação IP64 para ambientes agressivos I A Série R176H é uma família de codificadores incrementais ópticos concebida para aplicações industriais que requerem eixos de transmissão por coluna, alta resolução e alta precisão. Todos os R176Hs partilham estas características:- Resoluções até 250.000 ciclos/rot (1.000.000 contagens/rot) a 0 a 70°C e 50.000 ciclos/rot (200.000 contagens/rot) a -40 a 100°C - Iluminação por LEDs para longa duração (>100.000 horas)- Fotodetectores diferenciais para estabilidade do sinal - Sinal de índice zero - Vedação IP64 para ambientes agressivos A Série R176H está disponível em dois modelos básicos:Modelo R176H código base A:Configuração de eixo oco sem acoplamento integralConfiguração de eixo oco com acoplamento integralModelo R176H código base B: Contagem máxima de linhas no disco5000Ciclos/revolução máxima (ondas quadradas)250.000 Contagem/revolução máxima (após descodificação quádrupla)1.000.000Interpolação de onda quadrada interna1X, 2X, 5X, 10X, 25X, 50XEncodificador de erro, ± arcsec115, 30 para contagens de linhas >2.500; 75.150 <2.500 Frequência máxima de saída, kHz 1X ondas quadradas2002X ondas quadradas4005X ondas quadradas1500 10X - 50X ondas quadradas1500Binário de arranque,
