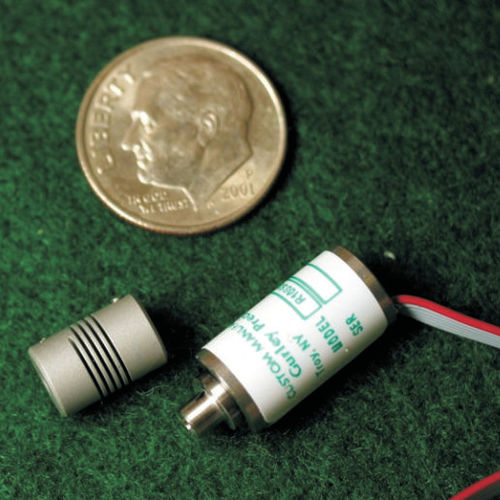

Encoder rotativo absoluto A08

magnéticode eixo maciçode eixo oco não passante

A série A08 é uma gama de codificadores magnéticos absolutos da Gurley. A série é projetada para aplicações industriais leves que requerem até 12-bits de resolução em um pacote compacto. Funciona com uma fonte de alimentação de +5VDC que consome menos que 50 mA de corrente A série produz uma velocidade mecânica máxima de 6000 rpm e velocidade operacional de 1000 rpm. Opera em temperaturas que vão de -40C até +85°C. A taxa de vibração deste dispositivo é estimada em 50 m/seg² e o seu choque em 300 m/seg². Além disso, este dispositivo também tem um grau de protecção IP50. O codificador magnético rotativo absoluto A08 foi concebido para aplicações industriais ligeiras que requerem até 12 bits de resolução numa embalagem muito pequena. Principais características e vantagens:- Fonte de alimentação: +5VDC- Consumo de corrente: não superior a 50mA- Velocidade mecânica máxima: 6.000 RPM; velocidade operacional: 1.000 RPM- Precisão: ± 60 arcmin- Faixa de temperatura operacional: -40C a +85C (-40F a +185F)- Vibração: 50 m/seg² (55 a 2.000Hz)- Choque: 300 m/seg² [30G]- Momento de inércia: 1,1 x 10^(-8) kG x m² [1,56 x 10^(-6) in-oz-s²]- Torque inicial @ 20C: 2 x 10^(-3) Nm- Classe de proteção: IP50- Carga máxima no eixo: axial e radial 3N (0.7 lb) Especificações MecânicasMomento da InérciaBorqueio de arranqueCarga radial do eixoCarga axial do eixoDispositivo de suporteDispositivo de suporteMedição do Elemento RotativoDispositivo de Deslocamento 11 (ms)Vibração (55-2000Hz)Classe de ProteçãoAcessoMáx. Velocidade Rotacional, RPMAcoplamento RecomendadoEspecíficações AmbientaisTemperatura de FuncionamentoTemperatura de ArmazenamentoUmidade Relativa, sem condensaçãoEspecíficações ElétricasTensão de FornecimentoConsumo de CorrenteUnidades de Precisão22in-oz-s (kg-m)in-oz (Nm)lb (N)lb (N)RPM2g
