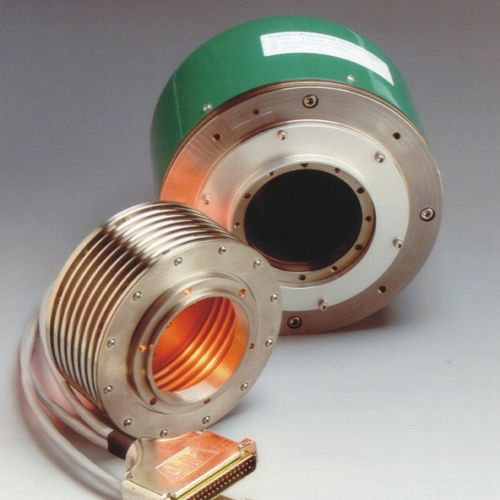

Encoder rotativo absoluto V860H

ópticomecânicode eixo oco

O Codificador Virtual Absoluto V860H, fabricado pela Gurley, é um codificador óptico que aplica a genuína tecnologia Virtual Absoluto a fim de fundir a simplicidade opto-mecânica, bem como a durabilidade de um codificador incremental com a confiabilidade do sistema e interface amigável de um codificador definido. Foi especificamente concebido para aplicações quase militares envolvendo pedestais de radar e suportes de rastreio. É um codificador óptico de alto desempenho que utiliza tecnologia única para combinar a simplicidade opto-mecânica e a robustez de um codificador incremental com a confiabilidade do sistema e a facilidade de interface de um codificador absoluto. Este codificador foi projetado para aplicações quase militares, como pedestais de radar e suportes de rastreamento.* Resoluções personalizadas disponíveis até 24 bits. Entre em contato com a fábrica para obter mais informações *Resolução220(1.048.576) palavras/rev** Precisão instalada±1,5 arcos, incluindo erros de quantificação e acoplamentoIngulo de inicialização0,308°Código de saídaDispositivo binário naturalOutput deviceTTTL-compatível com tri-estado de registros bufferMax. taxa de atualização de dados1 MHzParidadeOddShaft direção para aumentar a contagemSentido horário, olhando para o final do fole Potência de entrada+12Vdc ±0.5V @375 mA maxIllumination sourceLEDs, blindados e aerados para 100.000 horas de vidaMáx. velocidade de operação120°/s Temperatura de operação, °F (°C)-40 a +185 (-40 a +85)Temperatura de armazenamento, °F (°C)-58 a 212 (-50 a + 100)Umidade98% rh, sem condensaçãoPeso, codificador + acoplamento lb (kg)12 lb (5.5)** Torque inicial, in-oz (N-m)16 (0,11)** Torque de funcionamento, in-oz (N-m)12 (0,08)Momento de inércia, in-oz-s2(g-cm)0,27 (19 x 103)VedaçãoIP64
