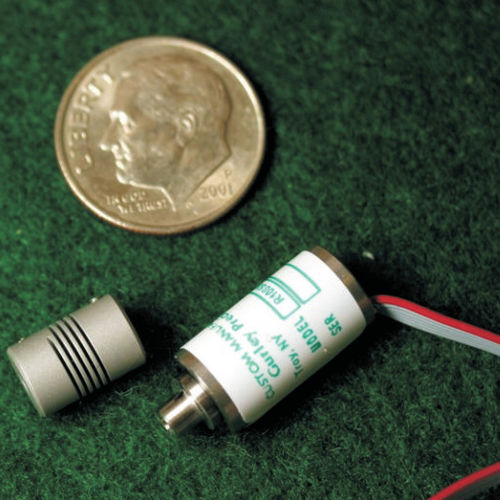

Encoder rotativo miniatura R108

incrementalmagnéticode eixo oco não passante

O codificador magnético rotativo R108 foi concebido para aplicações industriais ligeiras que requerem até 4096 cones/voluções numa embalagem muito pequena Principais características e vantagens: - Fonte de alimentação: +5VDC - Consumo atual: não superior a 50mA - Velocidade mecânica máxima: 6.000 RPM; velocidade operacional: 1.000 RPM - Precisão: ± 60 arcmin - Faixa de temperatura de operação: -40C a +85C (-40F a +185F) - Vibração: 50 m/seg² (55 a 2.000Hz) [5G] - Choque: 100 m/seg² [10G] - Momento de inércia: 1,1 x 10^(-8) kG x m² [1,56 x 10^(-6) in-oz-s²] - Torque inicial @ 20C: 2 x 10^(-3) Nm - Classe de protecção: IP50 - Carga máxima no eixo: axial e radial 3N (0.7lb) Velocidade Rotacional, RPMAcoplamento RecomendadoEspecíficações AmbientaisTemperatura de ArmazenamentoTemperatura de ArmazenagemUmidade Relativa, sem condensaçãoEspecíficações ElétricasTensão de FornecimentoConsumo de CorrenteUnidades de Precisão22in-oz-s (kg-m)in-oz (Nm)lb (N)lb (N)2G (m/s)2G (m/s)N/AF (C)°°F (C)°%VDCmALimitando Valores-6 -81.56 x 10(1.1 x 10)0.283 (0.002)0.6 (3)0.6 (3)2 rolamentos pré-carregadosImãs lubrificados com graxa e selados10 (100)5 (50)IP506000SCD-40 a 185 (-40 a 85)-40 a 185 (-40 a 85)955.00 +/-5% 50£+/-60 minutos de arco
