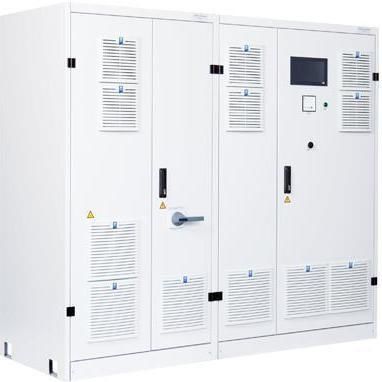

Fonte de alimentação elétrica vertical I-TS-3840

CCtrifásicaIP54

Visão geral
O I-TS-3840 é uma fonte/absorvedor CC bidirecional de canal único projetada para testes de alta dinâmica nos setores automotivo, de hidrogênio e laboratorial. A unidade baseia-se em configurações padronizadas com opções selecionáveis, eliminando a necessidade de engenharia adicional após o pedido.

Conceito do produto
Sistema de alimentação CC de alta dinâmica com transição contínua e sem interrupções entre operação como fonte e como absorvedor. Adequado para testes de bateria, emulação de bateria e aplicações de carga que exigem resposta rápida de corrente e controlo preciso.

Características padrão

• Configuração de canal único I-TS-3840 com extenso equipamento de fábrica
• Interruptor principal (seccionador com fusíveis na entrada AC; travável em posição desligada)
• Controlo de segurança ao nível de desempenho d (PLd) segundo ISO 13849-1 / EN 60204-1
• Ecrã tátil e voltímetro analógico na porta do armário
• Funções comutáveis de tester / simulador
• Contactores CC com maior capacidade de corrente de curta duração
• Terminais dedicados para medição de tensão CC (precisão 0,1 % com linhas de sensing)
• Terminais externos para emergência e stop
• Modbus TCP/IP, barramento CAN (100 Hz, ficheiro dbc), VNC via Ethernet

Aplicações típicas

• Testes de carga e descarga de baterias
• Simulação / emulação de baterias
• Carga para pilhas de combustível
• Fonte de teste para contactores, fusíveis e disjuntores
• Ensaios de motores CC e trem de transmissão
• Testes de postos de carregamento

Dados técnicos (visão geral)

• Modelo: I-TS-3840 (canal único)
• Alimentação AC: 380V 3/PE ±10% ou 400V 3/PE ±10%; 50/60 Hz ±5%
• Medição: ADC de 16 bits para tensão e corrente
• Precisão de controlo: 0,1 % FS (tensão / corrente)
• Ripple residual: ≤ 0,1 % rms FS (tensão / corrente)
• Tolerância dinâmica de tensão: tester de bateria 3 % FS / emulador de bateria 1 % FS (0–100 % INom em 3 ms)
• Classificação de curto-circuito: à prova de curto até 3 kA / 8 kA / 15 kA dependendo da versão
• Arrefecimento: ar (IP20) ou água (IP54)
• Interfaces: Modbus TCP/IP, barramento CAN (100 Hz, ficheiro dbc), VNC via Ethernet
• Normas: EN ISO 13849-1/2, EN 60204-1, série EN 61000, EN 61800-3

Tipos disponíveis (exemplos)

• I-TS-3840-1500-260-800: 10–1500 V; 260 kW; ±800 A; tempo de subida de corrente < 1,4 ms; resistência interna -19 mΩ – 1875 mΩ
• I-TS-3840-1500-400-800: 10–1500 V; 400 kW; ±800 A; tempo de subida < 1,4 ms; resistência interna -19 mΩ – 1875 mΩ
• I-TS-3840-1200-320-1200: 10–1200 V; 320 kW; ±1200 A; tempo de subida < 1,0 ms; resistência interna -10 mΩ – 1000 mΩ
• I-TS-3840-1200-650-1200: 10–1200 V; 650 kW; ±1200 A; tempo de subida < 1,0 ms; resistência interna -10 mΩ – 1000 mΩ

Ambiente, arrefecimento e normas
Classes de armazenamento, transporte e operação segundo a série EN 60721. Temperatura de operação típica +5 a +40 °C (outras faixas para transporte/armazenamento conforme especificado). Opções de arrefecimento: ar (IP20) ou água (IP54). Normas de segurança e EMC indicadas acima.

Notas
Sujeito a alterações técnicas.

Especificações técnicas

• Modelo: I-TS-3840 (fonte/absorvedor CC de canal único)
• Alimentação AC: 380V / 400V 3/PE ±10%; 50/60 Hz ±5%
• Resolução ADC: 16 bits (tensão / corrente)
• Precisão de controlo: 0,1 % FS
• Ripple residual: ≤ 0,1 % rms FS
• Interfaces: Modbus TCP/IP, CAN bus, VNC
• Usos típicos: testes/emulação de baterias, carga de pilhas de combustível, testes de motores CC/trem de transmissão, testes de postos de carregamento
