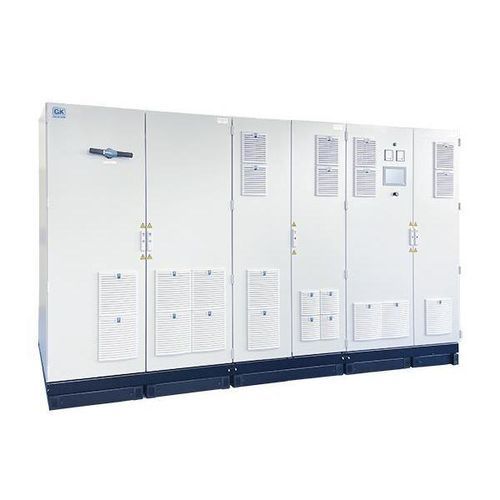

Fonte de alimentação elétrica vertical MI-TS-3871

CCcom duas saídastrifásica

Visão geral
O MI-TS-3871 é um sistema CC bidirecional multicanal, altamente dinâmico, para ensaios e simulações de eficiência energética. Fornece transição contínua entre modos source e sink, com 2 ou 4 saídas configuráveis e especificações por saída até 1500 V e 1200 A, dependendo da configuração.

Informações gerais

• Tensão de entrada: 380 / 400 / 440 / 480 / 690 V ±10 %, 3 fases, 50 / 60 Hz
• Conexões sense para medida/regulação de tensão
• Medição CC de tensão e corrente com precisão de 0,1 % FS (ADC 16 bits)
• Versões para teste/emulação de baterias disponíveis
• Classe de proteção padrão IP20; opções IP21/IP23; refrigeração por água opcional para IP54
• Projeto com redução de ruído (componentes antivibração, controlo de ventiladores)
• Refrigeração por ar padrão; operação em paralelo das saídas para aumentar corrente

Características de segurança

• Interruptor principal bloqueável que funciona como interruptor de carga
• Controle de segurança para Performance Level d (EN 60204-1 / ISO 13849-1); opção de upgrade para PL e
• Botão de parada e voltímetro com indicador na porta do armário
• Contactores de saída CC redundantes
• Terminais para emergência externa e parada
• Saída CC isolável eletricamente da rede AC (isolamento galvânico)

Interfaces

• Display táctil de 10 polegadas
• Modbus/TCP, CAN, VNC
• Opções: CAN alta velocidade (1 kHz), EtherCAT, ProfiBus, ProfiNet, SCPI, entradas/saídas analógicas
• Integrações de software: LabVIEW, Matlab/Simulink

Opções (resumo)

• Aumento para Performance Level e (opção de segurança)
• Versão de emulação de bateria com estabilidade de tensão aprimorada (adaptação HW/SW)
• Diodo protetor comutável na saída CC para proteção em modo sink-only
• Monitorização de isolamento para supervisão do isolamento galvânico
• Contactores de saída CC de maior desempenho (capacidade de corrente aumentada)
• Interruptor de porta, dispositivo de bloqueio de porta, cilindro de trancamento especial
• Armários Rittal, personalizações, refrigeração por água e elevação para IP54

Aplicações típicas

• Ensaios de carga/descarga de baterias e emulação de baterias
• Simulação/emulação de baterias
• Carga para células a combustível
• Fonte de teste para contactores, fusíveis e disjuntores
• Ensaios de motores CC (cadeia de tração)
• Testes de postos de carregamento
• Alimentação para manutenção ferroviária e bancadas de ensaio industriais

Dados técnicos (selecionados)

• Tensão/rede frequência: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
• Precisão de medição: ADC 16 bits; medição CC tensão/corrente 0,1 % FS
• Precisão de controlo: tensão 0,1 % FS; corrente 0,1 % FS
• Ripple residual: tensão ≤ 0,1 % rms FS; corrente ≤ 0,1 % rms FS
• Tolerância dinâmica (0–100 % In em 3 ms): tester bateria < 3 % FS; emulador bateria < 1 % FS
• Capacidade curto-circuito: até Icw 15 kA conforme classificação do sistema

Ambiental / segurança / EMC (selecionados)

• Condições permissíveis (armazenamento/transporte/operação): 1K21 / 1M11, 2K12 / 2M4, 3K22 / 3M11 com faixas de temperatura especificadas
• Refrigeração: ar forçado (IP20, IP21, IP23) ou água forçada (IP54)
• Normas de segurança: EN ISO 13849-1 / EN ISO 13849-2 / EN 60204-1
• Normas EMC: EN 61000-2-4 Classe 3, EN 61000-6-2, EN 61000-6-4, EN 61800-3 Cat.C2 (A1)

Tipos disponíveis (visão geral)

• MI-TS-3871-300 — DC máx. 300 V — Potência: 60, 120, 160 kW — Corrente: ±200 / ±600 / ±1000 A
• MI-TS-3871-600 — DC máx. 600 V — Potência: 60, 100, 160, 250, 320, 400, 500 kW — Corrente: ±200 / ±600 / ±1000 A
• MI-TS-3871-800 — DC máx. 800 V — Potência: 100, 160, 250, 320, 400, 500 kW — Corrente: ±200 / ±600 / ±1000 A
• MI-TS-3871-1000 — DC máx. 1000 V — Potência: 60, 100, 160, 250, 320, 400, 500, 650 kW — Corrente: ±200 / ±600 / ±1000 / ±1200 A
• MI-TS-3871-1200 — DC máx. 1200 V — Potência: 320, 650 kW — Corrente: ±600 / ±1200 A
• MI-TS-3871-1500 — DC máx. 1500 V — Potência: 400 kW — Corrente: ±800 A

Especificações técnicas (selecionadas)

• Modelo: MI-TS-3871 — família de produtos: MI-TS multi-channel infeed test system
• Saídas: 2 ou 4 saídas configuráveis; saídas paralelizáveis para aumentar corrente
• Máx. por saída: até 1500 V e até 1200 A (dependente do tipo)
• Entrada: 3~ AC 380–690 V ±10 %, 50/60 Hz ±5 %
• Precisão de medição/controlo e ripple conforme indicado; capacidade de curto-circuito até Icw 15 kA consoante a configuração
• Operação/visualização: ecrã tátil 10"; Modbus/TCP, CAN, VNC; numerosas interfaces opcionais e integrações SW
