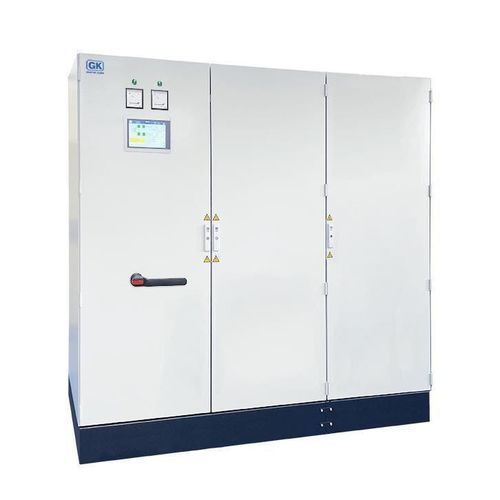

Fonte de alimentação elétrica vertical I-TS-3872

CCcom saída variáveltrifásica

Visão geral
I-TS-3872: Fonte/absorvedor CC refrigerado a líquido. Dependendo dos requisitos, o sistema pode ser usado em modo individual, série ou paralelo. Tensões de até 1500 V são possíveis em modo série. O sistema de teste I-TS é uma fonte de alimentação CC bidirecional de alta dinâmica com transição contínua e sem interrupções entre operação de fonte e de absorção. Graças à tecnologia de 3 níveis, oferece uma faixa de tensão ajustável de 10 – 1500 V com ponto central. Os canais DC podem operar individualmente ou em paralelo. Desempenho para aplicações em automóvel, hidrogénio e laboratório.

Recursos padrão

• O I-TS-3872 destaca-se mesmo na configuração padrão com funcionalidades extensas, pronto para uso imediato.
• Informações gerais:
• Tensão de entrada 380 / 400 V, 50 / 60 Hz
• Conexões sense para medição / regulação de tensão
• Medição de corrente e tensão DC com precisão de 0,1 % de escala completa
• Versão comutável testador de bateria / emulador de bateria
• Grau de proteção IP54
• Refrigeração líquida
• Trocador de calor água/água integrado
• Paralelização plug and play de dois I-TS 3872 com os mesmos dados técnicos

Recursos de segurança

• Chave geral travável como chave seccionadora
• Controle de segurança para Performance Level d de acordo com EN 60204-1 / ISO 13849-1
• Voltímetro e luz indicadora na porta do gabinete
• Contactores de saída DC redundantes
• Terminais de conexão para parada de emergência externa
• 2x terminais de conexão para Stop externo
• 1x terminal de conexão para seleção de modo de operação externa
• Saída DC eletricamente isolada
• 2x dispositivos de monitoramento de isolação (comutáveis separadamente)

Interfaces

• Display de 10 polegadas com operação touch
• Interface Modbus / TCP
• Interface CAN
• Interface VNC

Opções (extrato)

• 2x interfaces fieldbus (EtherCAT ou Profinet IO ou Profibus DP) — uma por canal
• Trava de porta
• Feedback fail-safe: parada de emergência, stop, contactores de saída DC abertos (sem seleção individual possível)

Aplicações típicas

• Testes de bateria (testes de carga e descarga)
• Simulação / emulação de bateria
• Carga para células a combustível
• Fonte de alimentação de teste para contatores, fusíveis e disjuntores
• Teste de motores DC (linha de transmissão)
• Teste de postos de carregamento
• Alimentação para comboios para fins de manutenção

Dados técnicos
Tipo: I-TS-3872

Elétrico / Medição / Desempenho
Tensão de alimentação / frequência: 380 / 400 V ± 10 %, 3-fase, PE, 50 / 60 Hz ±5 %
Precisão de medição: Tensão: ADC 16 Bit // Corrente: ADC 16 Bit
Precisão de controle: Tensão: 0,1 % fs // Corrente: 0,1 % fs
Ripple residual: Tensão: ≤ 0,1 % eff. fs; Corrente: ≤ 0,1 % eff. fs
Tolerância dinâmica de tensão (0-100 % INenn em 3 ms): Testador de bateria < 3% fs; Emulador de bateria < 1% fs
Desempenho em curto-circuito: Curto-circuito suportado: Icw: 4,5 kA

Ambiental / Segurança / EMC
Condições ambientais permissíveis: Armazenamento conforme EN 60721-3-1; Transporte conforme EN 60721-3-2; Operação conforme EN 60721-3-3
Classes e temperaturas de armazenamento / transporte / operação: 1K21 / 1M11, +5 a +40 °C; 2K12 / 2M4, -25 a +70 °C; 3K22 / 3M11, +5 a +40 °C
Método de refrigeração: Refrigeração líquida forçada (IP54)
Normas de segurança: EN ISO 13849-1, EN ISO 13849-2; EN 60204-1 (exceções: Sec. 11.3 Tipo de proteção, Sec. 13.2 Identificação de condutores)
Normas EMC: EN 61000-2-4 classe 3; EN 61000-6-2; EN 61000-6-4

Tipos disponíveis (extrato)
Tipo: I-TS-3872-1500
Tensão DC máx. em V: 1500
Potência em kW: 300, 600
Corrente em A: ± 1000
Tempo de subida de corrente em UNenn 10 % - 90 % em ms: < 1,3

Características / especificações técnicas

• Modelo: I-TS-3872
• Faixa de tensão ajustável: 10 – 1500 V (ponto central)
• Fonte / absorvedor DC bidirecional com transição contínua
• Tecnologia de 3 níveis para alta dinâmica
• Refrigeração líquida com trocador de calor água/água integrado
• Grau de proteção IP54
• Precisão de medição e controle: 0,1 % full scale
• Capacidade de curto-circuito: Icw 4,5 kA
• Interfaces: Modbus/TCP, CAN, VNC, ecrã táctil
• Opções de potência típicas: 300 kW, 600 kW (tipo I-TS-3872-1500)
